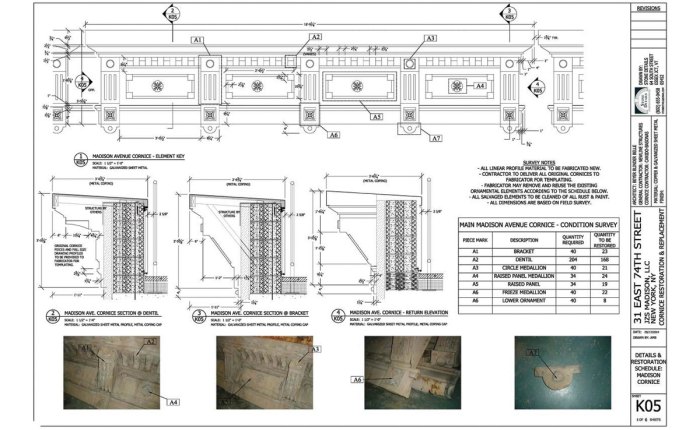

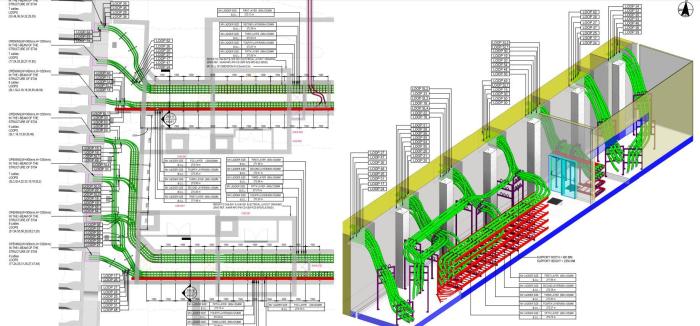

Apakah Gambar Shop Drawing itu? Memahami Peran Vitalnya dalam Konstruksi

Apakah Gambar Shop Drawing itu ? – Dalam ranah konstruksi dan manufaktur, sebuah dokumen teknis yang dikenal sebagai Shop Drawing memegang peranan krusial. Shop Drawing, yang secara harfiah berarti “gambar toko,” merupakan representasi visual yang detail dan spesifik dari elemen-elemen yang akan dibangun atau diproduksi. Ia berfungsi sebagai panduan utama bagi para pekerja di lapangan, memastikan bahwa setiap komponen dibuat dan dipasang sesuai dengan desain yang disetujui.

Berbeda dengan dokumen desain asli, seperti gambar arsitektur yang bersifat konseptual, Shop Drawing menguraikan secara rinci dimensi, material, dan spesifikasi teknis yang diperlukan untuk pelaksanaan. Tujuan utamanya adalah untuk menerjemahkan konsep desain abstrak menjadi instruksi yang jelas dan mudah dipahami, memfasilitasi proses produksi dan pemasangan yang efisien. Shop Drawing meminimalkan kesalahan, mengoptimalkan penggunaan sumber daya, dan pada akhirnya, berkontribusi pada keberhasilan proyek.

Pengantar Shop Drawing

Shop drawing merupakan representasi teknis yang krusial dalam dunia konstruksi dan manufaktur. Dokumen ini berfungsi sebagai panduan detail untuk pelaksanaan pekerjaan di lapangan, menjembatani kesenjangan antara konsep desain awal dan realisasi fisik proyek. Pemahaman yang komprehensif tentang shop drawing sangat penting untuk memastikan keberhasilan proyek, mulai dari efisiensi biaya hingga kualitas akhir pekerjaan.

Shop drawing adalah representasi teknis yang krusial dalam dunia konstruksi dan manufaktur. Dokumen ini berfungsi sebagai panduan detail untuk pelaksanaan pekerjaan di lapangan, menjembatani kesenjangan antara konsep desain awal dan realisasi fisik proyek. Pemahaman yang komprehensif tentang shop drawing sangat penting untuk memastikan keberhasilan proyek, mulai dari efisiensi biaya hingga kualitas akhir pekerjaan.

Gambar shop drawing, sebagai representasi detail konstruksi, merefleksikan kompleksitas proyek. Perilaku sungai berkelok-kelok, atau dikenal sebagai meander , menunjukkan dinamika erosi dan deposisi. Analoginya, shop drawing juga mengalami revisi dan penyesuaian, mencerminkan proses adaptasi terhadap kondisi lapangan. Dengan demikian, pemahaman mendalam terhadap shop drawing esensial untuk memastikan ketepatan implementasi konstruksi.

Definisi Shop Drawing

Shop drawing, dalam konteks konstruksi dan manufaktur, adalah seperangkat gambar, diagram, jadwal, dan spesifikasi yang disiapkan oleh kontraktor, subkontraktor, atau pabrikan untuk mengilustrasikan detail instalasi suatu komponen atau sistem tertentu. Dokumen ini memberikan informasi yang rinci tentang bagaimana suatu produk atau elemen konstruksi akan dibangun, dipasang, atau diproduksi.

Perbedaan Shop Drawing dan Dokumen Desain Asli, Apakah Gambar Shop Drawing itu ?

Perbedaan mendasar antara shop drawing dan dokumen desain asli, seperti gambar arsitektur atau rekayasa, terletak pada tingkat detail dan tujuan penggunaannya. Dokumen desain asli umumnya menyediakan informasi konseptual dan dimensi global, sedangkan shop drawing menawarkan detail spesifik yang diperlukan untuk fabrikasi dan instalasi.

• Dokumen Desain Asli: Berisi informasi desain konseptual, dimensi global, dan persyaratan kinerja. Dirancang oleh arsitek atau insinyur untuk mendefinisikan ruang lingkup proyek.
• Shop Drawing: Menyediakan detail spesifik untuk fabrikasi dan instalasi. Dibuat oleh kontraktor atau pabrikan, mencakup dimensi detail, bahan, dan metode instalasi.

Tujuan Utama Pembuatan Shop Drawing

Tujuan utama pembuatan shop drawing adalah untuk memberikan panduan yang jelas dan rinci bagi tim pelaksana di lapangan. Shop drawing memastikan bahwa semua pihak memiliki pemahaman yang sama tentang bagaimana suatu elemen proyek harus dibangun atau dipasang. Tujuan ini meliputi:

• Mengkomunikasikan Desain: Menerjemahkan desain konseptual menjadi instruksi yang mudah dipahami.
• Memastikan Akurasi: Memverifikasi dimensi, bahan, dan detail lainnya sebelum fabrikasi.
• Memfasilitasi Fabrikasi: Menyediakan informasi yang diperlukan untuk memproduksi komponen di pabrik.
• Mempermudah Instalasi: Memberikan panduan untuk instalasi yang tepat di lokasi proyek.
• Mengurangi Kesalahan: Meminimalkan potensi kesalahan selama konstruksi.

Manfaat Penggunaan Shop Drawing

Penggunaan shop drawing memberikan berbagai manfaat bagi berbagai pihak yang terlibat dalam proyek konstruksi atau manufaktur. Manfaat ini berkontribusi pada peningkatan efisiensi, pengurangan biaya, dan peningkatan kualitas proyek secara keseluruhan. Berikut adalah beberapa manfaat utama:

• Kontraktor: Memudahkan perencanaan, penjadwalan, dan pengadaan material. Mengurangi kesalahan dan rework, serta meningkatkan efisiensi tenaga kerja.
• Pemilik Proyek: Memastikan kualitas pekerjaan sesuai dengan desain yang disetujui. Meminimalkan perubahan yang mahal dan keterlambatan proyek.
• Konsultan Desain (Arsitek/Insinyur): Memastikan bahwa desain mereka diimplementasikan dengan benar. Memungkinkan untuk mengidentifikasi potensi masalah desain sejak dini.
• Subkontraktor/Pabrikan: Menyediakan informasi yang jelas untuk fabrikasi dan instalasi. Mengurangi kesalahan dan pemborosan material.
• Pengguna Akhir: Memastikan kualitas dan fungsionalitas produk atau bangunan yang dihasilkan.

Kontribusi Shop Drawing terhadap Efisiensi Biaya dan Pengurangan Kesalahan

Shop drawing memainkan peran penting dalam efisiensi biaya dan pengurangan kesalahan dalam proyek konstruksi dan manufaktur. Dengan menyediakan informasi yang detail dan akurat, shop drawing membantu mengidentifikasi potensi masalah sebelum fabrikasi atau instalasi dimulai. Hal ini memungkinkan untuk melakukan koreksi desain atau perubahan material pada tahap awal, yang jauh lebih hemat biaya daripada melakukan perbaikan di lapangan. Berikut adalah beberapa cara shop drawing berkontribusi:

• Pengurangan Rework: Mengurangi kebutuhan untuk melakukan pekerjaan ulang karena kesalahan instalasi atau fabrikasi.
• Optimalisasi Material: Memungkinkan penggunaan material yang efisien dan mengurangi pemborosan.
• Peningkatan Efisiensi Tenaga Kerja: Menyediakan instruksi yang jelas, sehingga pekerja dapat bekerja lebih efisien.
• Pengurangan Keterlambatan Proyek: Meminimalkan penundaan akibat kesalahan atau ketidakjelasan.
• Peningkatan Koordinasi: Memfasilitasi koordinasi yang lebih baik antara berbagai pihak yang terlibat dalam proyek.

Sebagai contoh, dalam proyek pembangunan gedung bertingkat, shop drawing untuk sistem struktural dapat menunjukkan detail penempatan tulangan baja, sambungan balok-kolom, dan dimensi komponen lainnya. Dengan informasi yang detail ini, kontraktor dapat memastikan bahwa struktur dibangun sesuai dengan spesifikasi desain, mengurangi risiko kegagalan struktural dan potensi biaya perbaikan yang mahal.

Komponen Utama Shop Drawing

Shop Drawing merupakan representasi detail dari elemen-elemen konstruksi yang akan dipasang. Dokumen ini berfungsi sebagai panduan teknis bagi para pekerja di lapangan, memastikan bahwa semua komponen diproduksi dan dipasang sesuai dengan desain yang disetujui. Keberhasilan implementasi shop drawing bergantung pada pemahaman mendalam terhadap komponen-komponen utamanya, yang meliputi informasi dimensi, detail material, spesifikasi, dan notasi.

Identifikasi Elemen-Elemen Krusial dalam Shop Drawing

Elemen-elemen krusial dalam shop drawing bersifat fundamental untuk memastikan keakuratan dan efisiensi proses konstruksi. Elemen-elemen ini mencakup informasi dimensi, detail material, dan spesifikasi teknis.

• Dimensi: Informasi dimensi adalah aspek paling mendasar dalam shop drawing. Ini mencakup ukuran panjang, lebar, tinggi, diameter, dan jarak antar komponen. Dimensi harus dinyatakan secara jelas dan akurat, menggunakan sistem pengukuran yang konsisten. Kesalahan dalam dimensi dapat menyebabkan ketidaksesuaian dalam fabrikasi dan pemasangan.
• Detail Material: Detail material merinci jenis, kualitas, dan spesifikasi material yang digunakan dalam setiap komponen. Informasi ini mencakup jenis baja, beton, kayu, atau material lainnya, serta spesifikasi teknis seperti kekuatan tarik, berat jenis, dan standar yang berlaku. Informasi material yang jelas memastikan bahwa material yang digunakan sesuai dengan persyaratan desain dan standar kualitas.
• Spesifikasi: Spesifikasi teknis memberikan informasi rinci tentang cara komponen harus dibuat dan dipasang. Ini mencakup informasi tentang metode pengelasan, jenis sambungan, perlakuan permukaan, dan toleransi yang diizinkan. Spesifikasi yang jelas memastikan bahwa pekerjaan konstruksi dilakukan sesuai dengan standar industri dan persyaratan proyek.

Informasi Spesifik untuk Berbagai Jenis Pekerjaan

Informasi yang harus disertakan dalam shop drawing bervariasi tergantung pada jenis pekerjaan yang terlibat. Setiap disiplin ilmu konstruksi memiliki kebutuhan informasi yang spesifik.

Gambar shop drawing adalah detail teknis yang sangat krusial dalam konstruksi. Pemahaman mendalam tentang detail ini sangat penting, mirip dengan bagaimana para insinyur sipil harus memahami perbedaan mendasar antara danau alami dan waduk buatan manusia. Perbedaan tersebut, yang dijelaskan secara komprehensif pada Perbedaan Danau dan Waduk Lengkap , menyoroti aspek desain dan tujuan yang berbeda. Demikian pula, shop drawing memberikan detail spesifik yang memungkinkan pelaksanaan konstruksi yang presisi, memastikan bahwa setiap elemen bangunan sesuai dengan desain keseluruhan.

• Struktur Baja: Shop drawing untuk struktur baja harus mencakup detail dimensi, ukuran, dan jenis profil baja yang digunakan, detail sambungan (las, baut), lokasi lubang baut, dan detail fabrikasi lainnya. Informasi tambahan mungkin termasuk perlakuan permukaan seperti pengecatan atau galvanisasi.
• Sistem Mekanikal: Untuk sistem mekanikal, shop drawing harus mencakup lokasi dan ukuran pipa, saluran, dan peralatan, serta detail sambungan, jenis material, dan spesifikasi insulasi. Informasi aliran fluida, tekanan, dan temperatur juga harus disertakan.
• Elektrikal: Shop drawing untuk sistem elektrikal harus menunjukkan lokasi dan jenis kabel, conduit, panel listrik, dan peralatan lainnya. Informasi tentang kapasitas, voltase, dan detail sambungan juga harus disertakan.
• Perpipaan: Shop drawing untuk perpipaan harus mencakup detail tentang ukuran, jenis, dan material pipa, lokasi fitting, katup, dan peralatan lainnya. Informasi tentang tekanan, aliran, dan temperatur fluida yang diangkut juga harus disertakan.

Komponen Utama Shop Drawing untuk Berbagai Disiplin Ilmu Konstruksi

Berikut adalah tabel yang merangkum komponen utama shop drawing untuk beberapa disiplin ilmu konstruksi yang berbeda:

Disiplin Ilmu	Komponen Utama	Contoh Informasi
Struktur Baja	Dimensi, Jenis Profil, Detail Sambungan	Ukuran balok WF 300x150x6.5×9, sambungan las penuh, baut M20
Sistem Mekanikal	Ukuran Pipa, Jenis Material, Detail Insulasi	Pipa baja karbon Ø 150 mm, isolasi fiberglass tebal 50 mm
Elektrikal	Lokasi Kabel, Jenis Conduit, Kapasitas	Kabel NYY 4×10 mm², conduit PVC Ø 25 mm, kapasitas 20A
Perpipaan	Ukuran Pipa, Jenis Fitting, Tekanan	Pipa PVC Ø 100 mm, fitting elbow 90°, tekanan kerja 10 bar

Penggunaan Skala dan Notasi dalam Shop Drawing

Skala dan notasi digunakan dalam shop drawing untuk menyampaikan informasi secara akurat dan konsisten. Penggunaan yang tepat dari skala dan notasi memastikan bahwa informasi dapat dipahami dengan mudah oleh semua pihak yang terlibat dalam proyek.

• Skala: Skala digunakan untuk merepresentasikan ukuran sebenarnya dari komponen konstruksi pada gambar. Skala memungkinkan para pekerja untuk mengukur dimensi dan memahami proporsi relatif dari berbagai elemen. Skala yang umum digunakan meliputi 1:100, 1:50, dan 1:20, tergantung pada tingkat detail yang diperlukan. Pemilihan skala yang tepat penting untuk memastikan bahwa gambar mudah dibaca dan dipahami.
• Notasi: Notasi digunakan untuk memberikan informasi tambahan tentang komponen, material, dan proses konstruksi. Notasi dapat berupa simbol, singkatan, atau teks yang menjelaskan detail tertentu. Contoh notasi meliputi simbol pengelasan, simbol material, dan notasi dimensi. Notasi yang konsisten dan standar memastikan bahwa informasi dapat dipahami dengan mudah oleh semua orang yang terlibat dalam proyek.

Ilustrasi Deskriptif Bagian-Bagian Penting Shop Drawing untuk Pemasangan Jendela

Shop drawing untuk pemasangan jendela akan memberikan detail rinci tentang dimensi, material, dan cara pemasangan jendela. Berikut adalah deskripsi ilustratif bagian-bagian penting:

1. Tampak Depan Jendela: Gambar menunjukkan tampilan depan jendela, dengan dimensi keseluruhan (lebar dan tinggi) yang jelas. Detail tentang jenis bingkai jendela (misalnya, aluminium atau kayu), jenis kaca (misalnya, tempered atau laminated), dan profil bingkai ditampilkan. Notasi menunjukkan lokasi dan ukuran lubang baut untuk pemasangan.
2. Potongan Melintang Bingkai: Gambar menunjukkan potongan melintang bingkai jendela, memperlihatkan detail profil, dimensi, dan material. Informasi tentang cara bingkai disambung (misalnya, dengan sekrup atau las) dan detail sealant untuk mencegah kebocoran ditampilkan. Detail tentang mekanisme penguncian dan engsel juga ditunjukkan.
3. Detail Pemasangan ke Dinding: Gambar menunjukkan detail cara jendela dipasang ke dinding. Ini termasuk dimensi jarak antara bingkai jendela dan dinding, jenis material pengisi celah (misalnya, sealant atau busa), dan detail pengikatan (misalnya, sekrup atau baut). Notasi menunjukkan persyaratan isolasi termal dan akustik.
4. Detail Kusen: Gambar menunjukkan detail kusen jendela, termasuk dimensi, material, dan cara kusen dipasang. Detail tentang cara kusen bertemu dengan dinding dan lantai juga ditampilkan. Notasi menunjukkan lokasi dan ukuran lubang drainase untuk mencegah penumpukan air.

Proses Pembuatan Shop Drawing

Pembuatan Shop Drawing merupakan proses krusial dalam proyek konstruksi, menjembatani kesenjangan antara desain konseptual dan implementasi fisik. Proses ini melibatkan transformasi informasi desain dari dokumen proyek menjadi instruksi detail yang digunakan oleh kontraktor dan subkontraktor di lapangan. Pemahaman yang mendalam terhadap proses ini, mulai dari penerimaan dokumen desain hingga persetujuan, sangat penting untuk memastikan keberhasilan proyek.

Proses pembuatan Shop Drawing adalah kolaborasi multi-pihak yang memerlukan koordinasi yang cermat. Keberhasilan proses ini bergantung pada pemahaman yang jelas tentang peran masing-masing pihak dan komunikasi yang efektif untuk menghindari potensi konflik dan memastikan efisiensi proyek. Berikut adalah detail tahapan proses pembuatan Shop Drawing:

Langkah-langkah dalam Pembuatan Shop Drawing

Proses pembuatan Shop Drawing melibatkan serangkaian langkah sistematis yang memastikan akurasi dan kelengkapan dokumen. Setiap langkah memiliki peran penting dalam menghasilkan Shop Drawing yang berkualitas dan siap digunakan di lapangan.

1. Penerimaan dan Analisis Dokumen Desain: Kontraktor menerima dokumen desain dari arsitek atau insinyur, termasuk gambar arsitektur, gambar struktural, dan spesifikasi teknis. Dokumen-dokumen ini dianalisis secara cermat untuk memahami lingkup pekerjaan, persyaratan desain, dan batasan proyek.
2. Pembuatan Shop Drawing Awal (Draft): Berdasarkan dokumen desain, kontraktor atau subkontraktor mulai membuat Shop Drawing awal. Shop Drawing ini mencakup detail dimensi, material, metode konstruksi, dan informasi penting lainnya yang diperlukan untuk pelaksanaan pekerjaan.
3. Koordinasi Antar-Disiplin Ilmu: Shop Drawing dari berbagai disiplin ilmu (arsitektur, struktur, mekanikal, elektrikal, dan plumbing) dikoordinasikan untuk mengidentifikasi potensi konflik, seperti tabrakan antara sistem mekanikal dan struktural. Proses ini melibatkan pertemuan koordinasi dan penggunaan perangkat lunak Building Information Modeling (BIM) untuk visualisasi dan deteksi konflik.
4. Peninjauan dan Komentar: Shop Drawing awal dikirimkan ke arsitek atau insinyur untuk ditinjau. Arsitek atau insinyur memberikan komentar, catatan, dan revisi berdasarkan desain awal dan standar proyek.
5. Revisi dan Finalisasi: Kontraktor atau subkontraktor merevisi Shop Drawing berdasarkan komentar dari arsitek atau insinyur. Proses revisi dapat berulang hingga Shop Drawing memenuhi semua persyaratan dan disetujui.
6. Persetujuan (Approval): Setelah revisi selesai, Shop Drawing diserahkan kembali untuk persetujuan akhir. Persetujuan menandakan bahwa Shop Drawing dianggap sesuai dengan desain dan dapat digunakan untuk pelaksanaan pekerjaan di lapangan.
7. Distribusi dan Implementasi: Shop Drawing yang telah disetujui didistribusikan kepada tim lapangan dan subkontraktor untuk digunakan dalam pelaksanaan pekerjaan. Shop Drawing menjadi panduan utama dalam proses konstruksi.

Peran Pihak Terkait dalam Pembuatan Shop Drawing

Proses pembuatan Shop Drawing melibatkan berbagai pihak dengan peran dan tanggung jawab masing-masing. Kolaborasi yang efektif antar-pihak ini sangat penting untuk keberhasilan proyek.

• Arsitek: Bertanggung jawab atas desain arsitektur proyek. Meninjau dan menyetujui Shop Drawing yang berkaitan dengan elemen arsitektur, memastikan kesesuaian dengan desain awal dan standar proyek.
• Insinyur (Struktur, ME, dll.): Bertanggung jawab atas desain struktural, mekanikal, elektrikal, dan plumbing (MEP) proyek. Meninjau dan menyetujui Shop Drawing yang berkaitan dengan bidang keahlian mereka, memastikan keamanan, fungsionalitas, dan kepatuhan terhadap kode bangunan.
• Kontraktor: Bertanggung jawab atas pelaksanaan konstruksi. Mengkoordinasikan pembuatan Shop Drawing, berkolaborasi dengan subkontraktor, dan memastikan Shop Drawing akurat dan sesuai dengan kondisi lapangan.
• Subkontraktor: Spesialis dalam bidang tertentu (misalnya, pemasangan pipa, instalasi listrik). Membuat Shop Drawing detail untuk pekerjaan mereka, berdasarkan dokumen desain dan koordinasi dengan kontraktor.

Pentingnya Koordinasi Antar-Disiplin Ilmu

Koordinasi antar-disiplin ilmu dalam pembuatan Shop Drawing sangat penting untuk menghindari konflik dan memastikan kelancaran proyek. Konflik dapat berupa tabrakan fisik antara sistem (misalnya, pipa yang menabrak balok struktural), ketidaksesuaian dimensi, atau masalah aksesibilitas. Koordinasi yang efektif dapat mengurangi biaya, waktu, dan risiko kesalahan.

Proses koordinasi biasanya melibatkan:

• Pertemuan Koordinasi: Pertemuan rutin antara perwakilan dari berbagai disiplin ilmu untuk membahas Shop Drawing, mengidentifikasi potensi konflik, dan mencari solusi.
• Penggunaan BIM: Building Information Modeling (BIM) memungkinkan visualisasi 3D dari semua elemen proyek, memudahkan deteksi konflik dan koordinasi.
• Review Silang: Shop Drawing dari satu disiplin ilmu ditinjau oleh pihak lain untuk mengidentifikasi potensi masalah.

Diagram Alir Proses Pembuatan Shop Drawing

Diagram alir berikut menggambarkan proses pembuatan Shop Drawing secara visual:

Diagram ini menunjukkan urutan langkah-langkah, mulai dari penerimaan dokumen desain hingga persetujuan, dengan peran masing-masing pihak yang terlibat. Diagram alir ini membantu memvisualisasikan alur kerja dan memudahkan pemahaman proses.

Deskripsi Diagram Alir: Diagram alir dimulai dengan kotak “Penerimaan Dokumen Desain”. Panah mengarah ke kotak “Pembuatan Shop Drawing Awal (Draft)” oleh kontraktor/subkontraktor. Dari sana, panah bercabang ke kotak “Koordinasi Antar-Disiplin Ilmu”. Setelah koordinasi, Shop Drawing dikirimkan ke “Peninjauan dan Komentar” oleh arsitek/insinyur. Jika ada komentar, Shop Drawing direvisi dan kembali ke tahap “Peninjauan dan Komentar” hingga disetujui.

Setelah disetujui, Shop Drawing didistribusikan dan diimplementasikan.

Contoh Prosedur Langkah demi Langkah: Pembuatan Shop Drawing Instalasi Pipa Air

Berikut adalah contoh prosedur langkah demi langkah untuk membuat Shop Drawing instalasi pipa air:

1. Analisis Desain: Tinjau gambar arsitektur, gambar struktur, dan spesifikasi teknis untuk memahami lokasi pipa, ukuran pipa, jenis material, dan persyaratan lainnya.
2. Pengukuran Lapangan: Lakukan pengukuran lapangan untuk memastikan dimensi dan lokasi yang tepat sesuai dengan kondisi aktual.
3. Pembuatan Sketsa: Buat sketsa kasar instalasi pipa, termasuk jalur pipa, fitting, katup, dan peralatan lainnya.
4. Pembuatan Shop Drawing: Gunakan perangkat lunak CAD (Computer-Aided Design) atau BIM untuk membuat Shop Drawing detail.
5. Detail Informasi: Sertakan informasi berikut dalam Shop Drawing:
   • Dimensi pipa (diameter, panjang)
   • Jenis material pipa
   • Jenis fitting (siku, tee, reducer, dll.)
   • Lokasi katup dan peralatan lainnya
   • Elevasi pipa
   • Detail penopang pipa
   • Nomor identifikasi pipa
6. Koordinasi: Koordinasikan Shop Drawing dengan Shop Drawing dari disiplin ilmu lain (misalnya, listrik, HVAC) untuk menghindari konflik.
7. Peninjauan dan Revisi: Kirimkan Shop Drawing ke insinyur untuk ditinjau. Lakukan revisi berdasarkan komentar dan catatan dari insinyur.
8. Persetujuan: Setelah revisi selesai, serahkan Shop Drawing untuk persetujuan akhir.
9. Distribusi: Distribusikan Shop Drawing yang telah disetujui ke tim lapangan untuk pelaksanaan pekerjaan.

Contoh Blok Kutipan (Blok Detail Pipa):

Gambar shop drawing merupakan detail teknis yang krusial dalam proyek konstruksi. Pemahaman mendalam tentang detail ini menjadi kunci keberhasilan, sama pentingnya dengan pengetahuan mengenai struktur lain seperti bendungan. Mempelajari Pengertian Bendungan, Jenis Jenis dan Fungsinya memberikan wawasan komprehensif mengenai kompleksitas rekayasa sipil, mulai dari desain hingga fungsi. Hal ini relevan karena shop drawing harus selaras dengan prinsip-prinsip tersebut, memastikan konstruksi yang aman dan efisien.

Dengan demikian, shop drawing menjadi fondasi bagi implementasi detail konstruksi yang presisi.

Detail Pipa Air Bersih:

• Ukuran Pipa: Ø100mm, PVC Schedule 40
• Jalur: Sesuai gambar arsitektur, elevasi +1.5m dari lantai
• Fitting: Siku 90°, Tee, Reducer (sesuai kebutuhan)
• Katup: Katup Gate, Ø100mm, pada titik-titik yang ditentukan
• Penopang: Klem pipa, jarak antar penopang 2m
• Material Insulasi: Insulasi pipa, tebal 25mm

Perbedaan Jenis Shop Drawing

Shop drawing memainkan peran krusial dalam memastikan keakuratan dan efisiensi pelaksanaan proyek konstruksi. Perbedaan jenis shop drawing muncul seiring dengan beragamnya disiplin ilmu dan spesialisasi dalam sebuah proyek. Pemahaman mendalam mengenai perbedaan ini memungkinkan koordinasi yang lebih baik, meminimalkan kesalahan, dan mengoptimalkan penggunaan sumber daya.

Perbedaan mendasar dalam shop drawing terletak pada fokus spesifik dari setiap disiplin ilmu. Kontraktor dan subkontraktor memiliki peran yang berbeda dalam penyusunan shop drawing, yang juga memengaruhi detail dan tingkat spesifikasi yang disajikan. Selain itu, metode pembuatan shop drawing, baik manual maupun menggunakan perangkat lunak CAD, turut memengaruhi karakteristik dan tampilan akhir dari dokumen tersebut.

Perbedaan Jenis Shop Drawing Berdasarkan Disiplin Ilmu

Shop drawing diklasifikasikan berdasarkan disiplin ilmu yang terlibat dalam proyek konstruksi. Setiap disiplin ilmu memiliki kebutuhan dan fokus yang berbeda, sehingga shop drawing yang dihasilkan pun memiliki karakteristik yang spesifik.

• Arsitektur: Shop drawing arsitektur berfokus pada detail elemen-elemen arsitektural seperti dinding, pintu, jendela, dan finishing. Shop drawing ini menunjukkan dimensi, material, dan metode pemasangan elemen-elemen tersebut. Contohnya, shop drawing untuk pemasangan panel fasad akan menunjukkan detail sambungan, jenis material, dan cara pemasangannya pada struktur bangunan.
• Struktural: Shop drawing struktural berkaitan dengan elemen-elemen struktural bangunan, seperti kolom, balok, pelat lantai, dan fondasi. Shop drawing ini menyajikan detail penulangan beton, sambungan baja, dan dimensi elemen struktural. Contohnya, shop drawing untuk balok beton akan menunjukkan detail penulangan, jenis beton yang digunakan, dan dimensi balok.
• Mekanikal: Shop drawing mekanikal mencakup detail sistem mekanikal bangunan, seperti sistem tata udara (HVAC), perpipaan, dan sistem pemadam kebakaran. Shop drawing ini menunjukkan penempatan peralatan, jalur perpipaan, dan detail sambungan. Contohnya, shop drawing untuk sistem AC akan menunjukkan penempatan unit AC, jalur ducting, dan detail sambungan.
• Elektrikal: Shop drawing elektrikal berkaitan dengan sistem kelistrikan bangunan, termasuk instalasi kabel, panel listrik, dan peralatan listrik lainnya. Shop drawing ini menyajikan detail penempatan kabel, ukuran kabel, dan detail sambungan. Contohnya, shop drawing untuk instalasi lampu akan menunjukkan penempatan lampu, jenis lampu, dan detail pemasangan kabel.
• Perpipaan: Shop drawing perpipaan berfokus pada sistem perpipaan bangunan, termasuk sistem air bersih, air kotor, dan gas. Shop drawing ini menunjukkan jalur perpipaan, ukuran pipa, dan detail sambungan. Contohnya, shop drawing untuk sistem air bersih akan menunjukkan jalur pipa, ukuran pipa, dan detail sambungan pada keran dan peralatan sanitasi.

Perbedaan Shop Drawing Kontraktor dan Subkontraktor

Peran kontraktor dan subkontraktor dalam penyusunan shop drawing berbeda, yang tercermin dalam detail dan tingkat spesifikasi yang disajikan.

• Kontraktor: Kontraktor bertanggung jawab untuk mengkoordinasikan seluruh shop drawing yang dibuat oleh berbagai subkontraktor. Shop drawing kontraktor biasanya lebih bersifat ringkas dan berfokus pada koordinasi antardisiplin ilmu.
• Subkontraktor: Subkontraktor bertanggung jawab untuk membuat shop drawing yang lebih detail sesuai dengan lingkup pekerjaan mereka. Shop drawing subkontraktor biasanya menyajikan detail spesifik mengenai material, metode pemasangan, dan detail teknis lainnya.

Sebagai contoh, dalam proyek pemasangan sistem HVAC, kontraktor akan membuat shop drawing yang mengkoordinasikan penempatan unit AC, jalur ducting, dan lokasi pemasangan pipa. Subkontraktor HVAC akan membuat shop drawing yang lebih detail mengenai ukuran ducting, jenis isolasi, dan detail sambungan.

Contoh Spesifik Shop Drawing dalam Proyek Konstruksi

Penggunaan shop drawing bervariasi tergantung pada jenis proyek konstruksi. Berikut adalah beberapa contoh spesifik:

• Bangunan Bertingkat: Shop drawing pada proyek bangunan bertingkat mencakup detail struktur beton bertulang, instalasi MEP (Mekanikal, Elektrikal, dan Perpipaan), dan detail arsitektur seperti fasad dan interior. Contohnya, shop drawing untuk dinding gorden (curtain wall) akan menunjukkan detail rangka, panel kaca, dan metode pemasangan.
• Jembatan: Shop drawing pada proyek jembatan mencakup detail struktur baja, penulangan beton, dan sistem pendukung. Contohnya, shop drawing untuk pilar jembatan akan menunjukkan detail penulangan, dimensi, dan metode pengecoran beton.
• Pabrik: Shop drawing pada proyek pabrik mencakup detail peralatan produksi, sistem perpipaan, dan instalasi listrik. Contohnya, shop drawing untuk instalasi mesin produksi akan menunjukkan penempatan mesin, jalur perpipaan, dan sambungan listrik.

Perbedaan Shop Drawing Manual dan CAD

Metode pembuatan shop drawing, baik manual maupun menggunakan perangkat lunak CAD, memengaruhi karakteristik dan tampilan akhir dokumen.

• Manual: Shop drawing manual dibuat menggunakan pensil, penggaris, dan peralatan gambar lainnya. Shop drawing ini cenderung kurang presisi dan memakan waktu lebih lama untuk dibuat. Perubahan dan revisi pada shop drawing manual juga lebih sulit dilakukan.
• CAD: Shop drawing CAD dibuat menggunakan perangkat lunak komputer seperti AutoCAD, Revit, atau ArchiCAD. Shop drawing CAD lebih presisi, mudah direvisi, dan memungkinkan pembuatan model 3D.

Perbedaan utama terletak pada efisiensi, presisi, dan kemampuan visualisasi. Shop drawing CAD memungkinkan visualisasi 3D yang lebih baik, yang memfasilitasi pemahaman yang lebih baik mengenai proyek.

Ilustrasi Perbandingan Shop Drawing AC dan Listrik

Perbandingan visual shop drawing untuk instalasi AC dan instalasi listrik menunjukkan perbedaan fokus dan detail yang disajikan.

Shop Drawing Instalasi AC: Shop drawing instalasi AC akan menampilkan denah bangunan dengan jalur ducting yang digambar dengan warna dan ukuran yang berbeda, menunjukkan jalur udara yang mengalir ke seluruh ruangan. Unit AC akan digambarkan dengan simbol yang jelas, menunjukkan lokasi penempatan dan ukuran. Detail sambungan ducting, seperti elbow, tee, dan damper, akan digambarkan dengan detail yang cukup, termasuk ukuran dan material. Label dan catatan akan menunjukkan ukuran ducting, jenis isolasi, dan spesifikasi lainnya.

Gambar shop drawing adalah representasi detail dari elemen konstruksi, vital dalam memastikan presisi pelaksanaan di lapangan. Pemahaman terhadap gambar ini menjadi krusial, sama halnya dengan pengetahuan tentang Definisi Kanal atau Terusan dan Jenisnya , yang memerlukan detail perencanaan dan pelaksanaan yang cermat. Kanal, sebagai contoh, memerlukan shop drawing yang akurat untuk memastikan dimensi dan penempatan yang tepat. Dengan demikian, shop drawing berperan penting dalam menjamin kualitas dan keberhasilan proyek konstruksi.

Tampilan ini akan menunjukkan aliran udara dan komponen sistem secara keseluruhan.

Shop Drawing Instalasi Listrik: Shop drawing instalasi listrik akan menampilkan denah bangunan dengan jalur kabel yang digambar dengan warna dan simbol yang berbeda, menunjukkan jalur kabel listrik ke seluruh ruangan. Titik-titik lampu, stop kontak, dan panel listrik akan digambarkan dengan simbol yang sesuai, menunjukkan lokasi dan jenisnya. Detail penempatan kabel, ukuran kabel, dan detail sambungan pada panel listrik akan digambarkan dengan jelas. Label dan catatan akan menunjukkan jenis kabel, ukuran MCB, dan spesifikasi lainnya.

Tampilan ini akan menunjukkan jalur listrik dan komponen sistem secara keseluruhan.

Peran Shop Drawing dalam Proyek Konstruksi: Apakah Gambar Shop Drawing Itu ?

Shop drawing, sebagai representasi detail dari desain konstruksi, memegang peranan krusial dalam memastikan keberhasilan suatu proyek. Lebih dari sekadar gambar teknis, shop drawing berfungsi sebagai jembatan komunikasi vital antara berbagai pihak yang terlibat, memfasilitasi koordinasi yang efektif, dan mengoptimalkan kualitas serta efisiensi pekerjaan. Pemahaman mendalam tentang peran shop drawing adalah kunci untuk mengelola proyek konstruksi secara efektif dan meminimalkan risiko.

Komunikasi dan Koordinasi Antar Pihak

Shop drawing memfasilitasi komunikasi yang jelas dan terstruktur antara arsitek, insinyur, kontraktor, subkontraktor, dan pemasok. Gambar-gambar ini menyediakan representasi visual yang seragam dari elemen-elemen konstruksi, mengurangi kemungkinan interpretasi yang salah dan memastikan semua pihak memiliki pemahaman yang sama tentang desain. Melalui shop drawing, detail spesifik seperti dimensi, material, dan metode instalasi dikomunikasikan secara presisi.

• Penyelarasan Desain: Shop drawing memungkinkan semua pihak untuk menyelaraskan desain konseptual dengan realitas konstruksi. Perubahan atau penyesuaian yang diperlukan dapat diidentifikasi dan dikomunikasikan lebih awal, sebelum pekerjaan fisik dimulai.
• Pengurangan Kesalahan: Dengan menyediakan detail yang jelas, shop drawing meminimalkan risiko kesalahan dalam fabrikasi dan instalasi. Hal ini mengurangi biaya rework dan penundaan proyek.
• Koordinasi Antar Disiplin: Shop drawing membantu mengkoordinasikan pekerjaan dari berbagai disiplin ilmu, seperti arsitektur, struktur, mekanikal, elektrikal, dan perpipaan (MEP). Ini memastikan bahwa semua sistem bekerja secara harmonis dan menghindari konflik.

Kualitas dan Akurasi Pekerjaan Konstruksi

Shop drawing berkontribusi signifikan terhadap peningkatan kualitas dan akurasi pekerjaan konstruksi. Dengan menyediakan informasi detail dan spesifik, shop drawing memungkinkan kontraktor untuk memproduksi dan menginstal elemen konstruksi sesuai dengan standar yang ditetapkan. Penggunaan shop drawing yang cermat menghasilkan struktur yang lebih kuat, tahan lama, dan sesuai dengan persyaratan desain.

• Kontrol Kualitas: Shop drawing digunakan sebagai dasar untuk inspeksi dan kontrol kualitas. Inspektur dapat membandingkan pekerjaan yang dilakukan dengan detail yang terdapat dalam shop drawing untuk memastikan kepatuhan.
• Pemilihan Material: Shop drawing memberikan informasi tentang jenis dan jumlah material yang dibutuhkan, memungkinkan kontraktor untuk memesan material yang tepat dan menghindari pemborosan.
• Prosedur Instalasi: Shop drawing seringkali menyertakan instruksi instalasi yang rinci, memastikan bahwa elemen konstruksi dipasang dengan benar dan efisien.

Pemantauan Kemajuan Proyek dan Pengelolaan Perubahan

Shop drawing memainkan peran penting dalam memantau kemajuan proyek dan mengelola perubahan yang mungkin timbul selama proses konstruksi. Dengan membandingkan pekerjaan yang telah selesai dengan shop drawing, manajer proyek dapat melacak kemajuan secara akurat dan mengidentifikasi potensi masalah sejak dini. Shop drawing juga berfungsi sebagai alat untuk mendokumentasikan perubahan desain dan memastikan bahwa semua pihak mengetahui perubahan tersebut.

• Pelacakan Kemajuan: Shop drawing digunakan untuk melacak kemajuan pekerjaan konstruksi. Dengan membandingkan pekerjaan yang telah selesai dengan gambar, manajer proyek dapat memastikan bahwa proyek berjalan sesuai jadwal.
• Manajemen Perubahan: Ketika perubahan diperlukan dalam desain, shop drawing diperbarui untuk mencerminkan perubahan tersebut. Hal ini memastikan bahwa semua pihak memiliki informasi terbaru dan menghindari kebingungan.
• Dokumentasi: Shop drawing berfungsi sebagai catatan permanen dari desain konstruksi, termasuk perubahan yang dilakukan selama proyek. Ini sangat penting untuk pemeliharaan dan renovasi di masa mendatang.

Pengurangan Risiko Kesalahan dan Keterlambatan

Penggunaan shop drawing yang efektif secara signifikan mengurangi risiko kesalahan dan keterlambatan dalam proyek konstruksi. Dengan menyediakan informasi yang jelas dan terperinci, shop drawing meminimalkan kemungkinan kesalahan fabrikasi, instalasi, dan interpretasi desain. Hal ini menghasilkan proyek yang lebih efisien, hemat biaya, dan selesai tepat waktu.

• Identifikasi Dini Masalah: Shop drawing memungkinkan kontraktor untuk mengidentifikasi potensi masalah desain sebelum pekerjaan fisik dimulai. Hal ini memungkinkan mereka untuk membuat perubahan yang diperlukan dan menghindari penundaan.
• Pengurangan Rework: Dengan menyediakan informasi yang akurat, shop drawing mengurangi kebutuhan untuk rework. Hal ini menghemat waktu dan uang, serta meningkatkan kualitas proyek.
• Peningkatan Efisiensi: Shop drawing membantu mengoptimalkan proses konstruksi, mengurangi pemborosan, dan meningkatkan efisiensi.

Manfaat Utama Shop Drawing dalam Manajemen Proyek Konstruksi

Shop drawing menawarkan sejumlah manfaat utama yang berkontribusi pada keberhasilan proyek konstruksi. Berikut adalah daftar manfaat utama tersebut:

• Peningkatan Komunikasi dan Koordinasi: Memfasilitasi komunikasi yang jelas dan terstruktur antara semua pihak yang terlibat dalam proyek.
• Peningkatan Kualitas: Memastikan pekerjaan konstruksi sesuai dengan standar desain dan spesifikasi.
• Pengurangan Kesalahan: Meminimalkan risiko kesalahan fabrikasi dan instalasi.
• Pengurangan Biaya: Mengurangi biaya rework dan pemborosan material.
• Peningkatan Efisiensi: Mengoptimalkan proses konstruksi dan mengurangi penundaan.
• Pemantauan Proyek yang Lebih Baik: Memungkinkan pelacakan kemajuan proyek yang akurat dan manajemen perubahan yang efektif.
• Pengurangan Risiko: Meminimalkan risiko kesalahan, keterlambatan, dan perselisihan.

Penutupan

Kesimpulannya, Shop Drawing adalah fondasi penting dalam proyek konstruksi. Melalui detail yang cermat dan koordinasi yang efektif, Shop Drawing memastikan bahwa visi desain terwujud dengan presisi dan efisiensi. Dari struktur baja hingga sistem mekanikal, Shop Drawing memfasilitasi komunikasi yang jelas, mengurangi risiko kesalahan, dan mengoptimalkan penggunaan sumber daya. Dengan demikian, pemahaman yang mendalam tentang Shop Drawing merupakan kunci untuk keberhasilan proyek konstruksi modern.

Kumpulan FAQ

Apa perbedaan utama antara Shop Drawing dan gambar arsitektur?

Gambar arsitektur bersifat konseptual dan memberikan gambaran umum desain, sementara Shop Drawing sangat detail dan spesifik, berisi informasi yang diperlukan untuk fabrikasi dan instalasi.

Siapa saja yang terlibat dalam pembuatan Shop Drawing?

Arsitek, insinyur, kontraktor, dan subkontraktor sering terlibat dalam proses pembuatan Shop Drawing, masing-masing dengan peran dan tanggung jawab yang berbeda.

Mengapa koordinasi antar-disiplin ilmu penting dalam pembuatan Shop Drawing?

Koordinasi yang baik mencegah konflik antara berbagai sistem (misalnya, struktur, mekanikal, elektrikal) dan memastikan integrasi yang mulus.

Apa manfaat utama penggunaan Shop Drawing bagi pemilik proyek?

Shop Drawing membantu memastikan kualitas, mengurangi risiko kesalahan, mengelola perubahan, dan mengontrol biaya proyek.

Apakah semua proyek konstruksi membutuhkan Shop Drawing?

Sebagian besar proyek konstruksi, terutama yang kompleks, memerlukan Shop Drawing untuk memastikan pelaksanaan yang akurat dan efisien.
