Mari kita mulai petualangan seru menjelajahi dunia rekayasa jalan! Kali ini, fokus kita adalah pada Komponen dalam Potongan Penampang Melintang Jalan. Pernahkah terlintas di benak bagaimana jalan raya yang kita gunakan sehari-hari dirancang dan dibangun? Jawabannya terletak pada pemahaman mendalam tentang potongan penampang melintang jalan.

Potongan penampang melintang jalan adalah representasi visual dari struktur jalan jika dipotong secara vertikal. Ini adalah “resep” yang merinci semua elemen penting, mulai dari lapisan perkerasan hingga sistem drainase, yang bekerja sama untuk menciptakan jalan yang aman, nyaman, dan tahan lama. Mari kita bedah komponen-komponennya satu per satu, mengungkap rahasia di balik setiap lapisan dan elemen pendukungnya.

Pengantar Potongan Penampang Melintang Jalan

Daftar Isi:

Potongan penampang melintang jalan adalah representasi visual dari struktur jalan yang dilihat dari sudut pandang tegak lurus terhadap arah perjalanan. Dalam rekayasa jalan, pemahaman mendalam tentang komponen-komponen ini sangat krusial untuk memastikan keamanan, efisiensi, dan keberlanjutan infrastruktur jalan. Tujuan utama dari potongan penampang melintang jalan adalah untuk merencanakan, merancang, dan membangun jalan yang memenuhi standar teknis dan kebutuhan pengguna jalan.

Potongan penampang melintang jalan terdiri dari berbagai komponen yang bekerja bersama untuk mendukung lalu lintas dan memastikan keselamatan pengguna jalan. Setiap komponen memiliki fungsi spesifik yang berkontribusi pada kinerja keseluruhan jalan. Memahami fungsi masing-masing komponen memungkinkan perencana dan insinyur untuk membuat keputusan desain yang tepat, mengoptimalkan penggunaan sumber daya, dan meminimalkan dampak lingkungan.

Oke, jadi kita mulai dari potongan penampang melintang jalan, yang isinya banyak komponen kayak perkerasan, bahu jalan, dan drainase. Nah, kalau mau ngecor buat komponen-komponen ini, penting banget tahu takaran beton yang pas, biar hasilnya kuat dan awet. Untungnya, ada panduan praktis tentang Cara Menghitung Takaran Cor Beton Manual Sesuai Standar SNI yang bisa kamu ikuti. Dengan takaran yang benar, komponen jalanmu bakal lebih tahan lama dan sesuai standar, deh!

Komponen Utama Potongan Penampang Melintang Jalan

Beberapa komponen utama yang umumnya terdapat dalam potongan penampang melintang jalan beserta fungsinya adalah sebagai berikut:

Perkerasan Jalan: Lapisan permukaan jalan yang langsung bersentuhan dengan kendaraan. Fungsinya adalah menyediakan permukaan yang rata, tahan terhadap beban kendaraan, dan memberikan gesekan yang cukup untuk pengereman. Contohnya adalah perkerasan lentur (aspal) dan perkerasan kaku (beton).
Lapis Pondasi: Lapisan di bawah perkerasan yang berfungsi untuk mendistribusikan beban dari kendaraan ke tanah dasar. Lapis pondasi juga membantu mencegah kerusakan pada perkerasan akibat deformasi tanah dasar. Bahan lapis pondasi biasanya berupa agregat bergradasi.
Lapis Subgrade (Tanah Dasar): Lapisan tanah asli atau tanah yang dipadatkan yang menjadi dasar dari struktur jalan. Fungsinya adalah sebagai penopang utama beban lalu lintas. Kualitas tanah dasar sangat mempengaruhi kinerja jalan, sehingga perlu dilakukan stabilisasi jika tanah dasar tidak memenuhi persyaratan.
Bahu Jalan: Area di samping jalur lalu lintas yang berfungsi sebagai ruang bagi kendaraan darurat, pejalan kaki, atau pengendara sepeda. Bahu jalan juga membantu drainase jalan dan memberikan stabilitas struktural pada perkerasan.
Median: Area pemisah antara jalur lalu lintas yang berlawanan arah. Median dapat berupa pembatas fisik (misalnya, pagar atau tembok) atau area hijau. Fungsinya adalah meningkatkan keselamatan dengan mengurangi risiko tabrakan frontal dan memberikan ruang untuk manuver darurat.
Drainase: Sistem untuk mengalirkan air hujan dari permukaan jalan dan sekitarnya. Drainase yang baik sangat penting untuk mencegah kerusakan pada perkerasan dan bahaya bagi pengguna jalan. Sistem drainase meliputi saluran samping, gorong-gorong, dan sistem drainase bawah permukaan.
Trotoar: Jalur khusus untuk pejalan kaki yang terletak di samping jalan. Trotoar memberikan keamanan bagi pejalan kaki dan memisahkan mereka dari lalu lintas kendaraan.
Lereng: Bagian jalan yang miring untuk mengalirkan air dan memberikan stabilitas pada struktur jalan. Lereng juga berfungsi sebagai area untuk penanaman vegetasi untuk mengurangi erosi.

Manfaat Pemahaman Potongan Penampang Melintang Jalan

Pemahaman yang baik tentang komponen-komponen potongan penampang melintang jalan memberikan banyak manfaat bagi perencana dan insinyur. Beberapa manfaat utama meliputi:

Perencanaan yang Efektif: Memungkinkan perencana untuk merancang jalan yang sesuai dengan kebutuhan lalu lintas, kondisi geografis, dan anggaran yang tersedia.
Desain yang Optimal: Memfasilitasi desain yang mempertimbangkan aspek keselamatan, efisiensi, dan keberlanjutan.
Peningkatan Keselamatan: Memastikan bahwa jalan dirancang untuk meminimalkan risiko kecelakaan dan memberikan lingkungan yang aman bagi pengguna jalan.
Pengelolaan Sumber Daya yang Efisien: Membantu dalam penggunaan sumber daya yang efisien, termasuk bahan konstruksi, tenaga kerja, dan anggaran.
Pemeliharaan yang Lebih Baik: Mempermudah pemeliharaan dan perbaikan jalan, sehingga memperpanjang umur layanan infrastruktur.

“Potongan penampang melintang jalan adalah fondasi dari desain jalan yang aman, efisien, dan berkelanjutan. Pemahaman yang komprehensif tentang komponen-komponennya adalah kunci untuk menciptakan infrastruktur transportasi yang handal.”

Perbandingan Jenis Jalan Berdasarkan Komponen Utama Potongan Penampang

Perbedaan utama dalam potongan penampang melintang jalan dapat dilihat pada komponen-komponennya. Berikut adalah tabel yang membandingkan beberapa jenis jalan berdasarkan komponen utama potongan penampangnya:

Komponen	Jalan Arteri	Jalan Kolektor	Jalan Lokal	Jalan Tol
Jumlah Lajur	4-8 atau lebih	2-4	2	Bervariasi, biasanya 2-4 per arah
Bahu Jalan	Lebar, biasanya diperkeras	Cukup lebar, mungkin diperkeras	Sempit atau tidak ada	Lebar, diperkeras
Median	Ada, lebar, mungkin ada pembatas fisik	Mungkin ada, lebih sempit	Tidak ada	Ada, lebar, ada pembatas fisik
Trotoar	Mungkin ada, di area perkotaan	Mungkin ada, di area perkotaan	Jarang ada	Tidak ada, akses pejalan kaki terbatas
Pembatasan Akses	Terbatas (persimpangan bersinyal atau tidak sebidang)	Cukup terbatas (persimpangan sebidang)	Tidak ada atau sedikit	Penuh (hanya melalui gerbang tol)

Komponen Struktural Potongan Penampang Melintang Jalan: Komponen Dalam Potongan Penampang Melintang Jalan

Bagian ini akan membahas secara rinci mengenai komponen struktural yang membentuk perkerasan jalan. Pemahaman terhadap lapisan-lapisan ini sangat penting untuk merancang jalan yang kuat, awet, dan mampu menahan beban lalu lintas. Kita akan mengidentifikasi lapisan-lapisan utama, material yang digunakan, serta pengaruhnya terhadap kinerja jalan.

Lapisan-Lapisan Struktural Utama Perkerasan Jalan

Perkerasan jalan terdiri dari beberapa lapisan yang bekerja sama untuk mendistribusikan beban lalu lintas ke tanah dasar. Lapisan-lapisan ini memiliki fungsi dan karakteristik yang berbeda. Berikut adalah lapisan-lapisan struktural utama:

Lapis Permukaan (Surface Course): Lapisan paling atas yang langsung bersentuhan dengan roda kendaraan. Berfungsi menahan beban lalu lintas, memberikan kekasaran permukaan yang baik untuk cengkeraman roda, dan melindungi lapisan di bawahnya dari pengaruh cuaca.
Lapis Pondasi Atas (Base Course): Lapisan yang terletak di bawah lapis permukaan. Berfungsi mendistribusikan beban dari lapis permukaan ke lapis pondasi bawah, serta meningkatkan kekuatan struktural perkerasan.
Lapis Pondasi Bawah (Subbase Course): Lapisan yang terletak di bawah lapis pondasi atas. Berfungsi mendistribusikan beban ke tanah dasar, mengurangi tegangan pada tanah dasar, dan mencegah masuknya air ke dalam struktur perkerasan.
Tanah Dasar (Subgrade): Lapisan tanah asli yang menjadi dasar dari seluruh struktur perkerasan. Berfungsi sebagai pendukung utama dari seluruh struktur jalan.

Material-Material yang Umum Digunakan

Pemilihan material untuk setiap lapisan sangat krusial dalam menentukan kinerja jalan. Berikut adalah beberapa material yang umum digunakan beserta karakteristiknya:

Lapis Permukaan:
- Aspal Beton (AC): Campuran agregat dan aspal. Kuat, tahan terhadap beban lalu lintas, dan memberikan permukaan yang kedap air.
- Beton Semen Portland (PCC): Campuran semen, agregat, dan air. Sangat kuat, tahan lama, namun lebih kaku dibandingkan aspal beton.
Lapis Pondasi Atas:
- Agregat Kelas A: Agregat yang memiliki gradasi dan kuat tekan tertentu. Memberikan kekuatan struktural yang signifikan.
- Agregat Beraspal: Agregat yang dicampur dengan aspal. Meningkatkan kekuatan dan ketahanan terhadap air.
Lapis Pondasi Bawah:
- Agregat Kelas B/Sirtu: Agregat dengan gradasi tertentu yang lebih murah dibandingkan agregat kelas A. Berfungsi sebagai lapisan penyebar beban dan drainase.
- Material Stabilisasi Tanah: Tanah yang distabilisasi dengan semen, kapur, atau bahan lainnya. Meningkatkan kekuatan dan stabilitas tanah dasar.

Ilustrasi Deskriptif Potongan Penampang Melintang Jalan, Komponen dalam Potongan Penampang Melintang Jalan

Berikut adalah deskripsi ilustrasi potongan penampang melintang jalan:

Ilustrasi menunjukkan potongan melintang jalan raya, dimulai dari lapisan paling atas hingga tanah dasar. Lapisan paling atas adalah lapis permukaan, yang ditunjukkan dengan warna hitam gelap dan bertekstur kasar, melambangkan aspal beton. Di bawahnya terdapat lapis pondasi atas, berwarna abu-abu muda, menunjukkan agregat kelas A yang dipadatkan. Di bawah lapis pondasi atas adalah lapis pondasi bawah, berwarna abu-abu lebih terang, menandakan agregat kelas B/sirtu.

Terakhir, lapisan paling bawah adalah tanah dasar, berwarna cokelat muda, mewakili tanah asli yang telah dipadatkan. Setiap lapisan memiliki ketebalan yang berbeda, dengan lapis permukaan yang paling tipis dan tanah dasar yang paling tebal. Garis-garis horizontal memisahkan setiap lapisan, dengan label jelas yang menunjukkan nama setiap lapisan dan material yang digunakan.

Pengaruh Ketebalan Lapisan Struktural

Ketebalan setiap lapisan struktural memiliki pengaruh yang signifikan terhadap kinerja dan umur rencana jalan. Ketebalan yang tepat memastikan distribusi beban yang efektif dan mencegah kerusakan dini. Berikut adalah beberapa poin penting:

Ketebalan Lapis Permukaan: Semakin tebal lapis permukaan, semakin baik ketahanan terhadap beban lalu lintas dan kerusakan akibat aus. Namun, ketebalan yang berlebihan dapat meningkatkan biaya konstruksi.
Ketebalan Lapis Pondasi: Ketebalan lapis pondasi yang memadai memastikan distribusi beban yang merata ke lapisan di bawahnya, mencegah retak dan deformasi.
Ketebalan Lapis Pondasi Bawah: Ketebalan lapis pondasi bawah yang cukup membantu mengurangi tegangan pada tanah dasar dan mencegah penurunan yang berlebihan.

Contoh kasus: Jalan tol dengan lalu lintas tinggi memerlukan lapis permukaan dan lapis pondasi yang lebih tebal dibandingkan jalan lokal dengan lalu lintas rendah.

Standar Ketebalan Lapisan Perkerasan

Ketebalan lapisan perkerasan harus sesuai dengan peraturan yang berlaku, seperti yang tercantum dalam Standar Nasional Indonesia (SNI). Berikut adalah tabel yang merinci standar ketebalan lapisan perkerasan untuk berbagai jenis jalan (data ini bersifat ilustratif dan dapat berubah sesuai peraturan terbaru):

Jenis Jalan	Lapis Permukaan (mm)	Lapis Pondasi Atas (mm)	Lapis Pondasi Bawah (mm)
Jalan Tol	50-100 (Aspal Beton)	150-200 (Agregat Kelas A)	200-300 (Agregat Kelas B/Sirtu)
Jalan Arteri	40-75 (Aspal Beton)	100-150 (Agregat Kelas A)	150-250 (Agregat Kelas B/Sirtu)
Jalan Kolektor	40-60 (Aspal Beton)	75-125 (Agregat Kelas A)	100-200 (Agregat Kelas B/Sirtu)
Jalan Lokal	30-50 (Aspal Beton)	50-100 (Agregat Kelas A)	0-150 (Agregat Kelas B/Sirtu atau Stabilisasi Tanah)

Catatan: Ketebalan di atas bersifat contoh dan dapat bervariasi tergantung pada kondisi tanah dasar, volume lalu lintas, dan jenis material yang digunakan. Selalu rujuk pada peraturan dan standar yang berlaku untuk perencanaan jalan yang tepat.

Komponen Drainase dalam Potongan Penampang Melintang Jalan

Sistem drainase adalah elemen krusial dalam desain jalan, berfungsi vital untuk menjaga stabilitas struktur jalan dan keamanan pengguna jalan. Drainase yang efektif mencegah genangan air, erosi, dan kerusakan lainnya yang dapat memperpendek umur jalan serta meningkatkan risiko kecelakaan. Pemahaman yang baik tentang komponen-komponen drainase dan cara kerjanya sangat penting untuk perancangan dan pemeliharaan jalan yang optimal.

Fungsi Sistem Drainase dalam Potongan Penampang Melintang Jalan

Sistem drainase memiliki beberapa fungsi utama yang saling terkait untuk memastikan kinerja jalan yang baik. Fungsi-fungsi ini meliputi:

Mengalirkan Air Permukaan: Mengumpulkan dan mengalirkan air hujan atau air limpasan lainnya dari permukaan jalan dan sekitarnya.
Mencegah Genangan Air: Mencegah air menggenang di permukaan jalan, bahu jalan, atau area sekitarnya, yang dapat menyebabkan berbagai masalah.
Mencegah Erosi: Melindungi struktur jalan dari erosi yang disebabkan oleh aliran air, terutama di lereng atau daerah dengan curah hujan tinggi.
Menjaga Stabilitas Perkerasan: Mengurangi kelembaban dalam lapisan perkerasan jalan, yang dapat melemahkan material dan menyebabkan kerusakan.
Meningkatkan Keamanan Pengguna Jalan: Mencegah aquaplaning (hilangnya traksi ban akibat lapisan air di permukaan jalan) dan meningkatkan jarak pandang dengan mencegah cipratan air.

Komponen-Komponen Sistem Drainase

Sistem drainase jalan terdiri dari beberapa komponen yang bekerja bersama untuk mengalirkan air secara efektif. Komponen-komponen utama meliputi:

Saluran Samping (Side Ditches): Saluran terbuka yang terletak di sisi jalan untuk mengumpulkan dan mengalirkan air dari permukaan jalan dan area sekitarnya. Desain saluran samping harus mempertimbangkan kapasitas aliran, kemiringan, dan material yang digunakan untuk mencegah erosi.
Gorong-Gorong (Culverts): Struktur tertutup yang berfungsi untuk mengalirkan air di bawah jalan, biasanya di bawah timbunan atau tanggul. Gorong-gorong dirancang untuk menampung debit air yang diharapkan dan harus memiliki ukuran yang cukup besar untuk mencegah penyumbatan.
Selokan (Gutters): Saluran kecil yang terletak di tepi perkerasan jalan, berfungsi untuk mengumpulkan air dari permukaan jalan dan mengarahkannya ke saluran samping atau inlet gorong-gorong. Selokan biasanya terbuat dari beton atau aspal.
Inlet dan Outlet: Inlet adalah bukaan yang memungkinkan air masuk ke dalam sistem drainase, seperti gorong-gorong atau saluran bawah tanah. Outlet adalah tempat air keluar dari sistem drainase, seperti sungai, danau, atau saluran pembuangan.
Sistem Drainase Bawah Permukaan (Subsurface Drainage): Sistem yang dirancang untuk mengalirkan air yang meresap ke dalam lapisan perkerasan. Ini biasanya terdiri dari pipa drainase yang ditempatkan di bawah perkerasan untuk mengumpulkan dan mengalirkan air.

Pengaruh Kemiringan Melintang Jalan terhadap Drainase

Kemiringan melintang jalan (cross slope) adalah kemiringan permukaan jalan dari satu sisi ke sisi lainnya. Kemiringan ini sangat penting untuk drainase yang efektif karena memengaruhi arah aliran air di permukaan jalan.

Fungsi Kemiringan: Kemiringan melintang memungkinkan air mengalir dari tengah jalan ke tepi jalan, kemudian ke saluran samping atau selokan.
Standar Kemiringan: Standar kemiringan melintang bervariasi tergantung pada jenis jalan, kondisi lalu lintas, dan curah hujan. Jalan raya biasanya memiliki kemiringan yang lebih curam daripada jalan perkotaan untuk memastikan drainase yang cepat.
Pengaruh pada Drainase: Kemiringan yang tidak memadai dapat menyebabkan genangan air di permukaan jalan, sementara kemiringan yang terlalu curam dapat menyebabkan erosi dan ketidaknyamanan bagi pengguna jalan.

Cara Kerja Saluran Drainase untuk Mencegah Genangan Air dan Kerusakan Jalan

Saluran drainase bekerja secara terintegrasi untuk mencegah genangan air dan kerusakan jalan. Berikut adalah cara kerjanya:

Pengumpulan Air: Air hujan atau air limpasan lainnya dikumpulkan oleh permukaan jalan yang memiliki kemiringan melintang.
Pengaliran Air: Air mengalir ke tepi jalan, kemudian ke selokan atau saluran samping.
Penyaluran Air: Air disalurkan melalui saluran samping, gorong-gorong, atau saluran bawah tanah ke tempat pembuangan akhir, seperti sungai atau saluran pembuangan.
Pencegahan Genangan: Dengan mengalirkan air dengan cepat, sistem drainase mencegah genangan air di permukaan jalan, yang dapat menyebabkan aquaplaning, kerusakan perkerasan, dan penurunan jarak pandang.
Perlindungan Struktur: Sistem drainase juga melindungi struktur jalan dari erosi dan kerusakan akibat air yang meresap ke dalam lapisan perkerasan.

Contoh Kasus Kerusakan Jalan Akibat Sistem Drainase yang Buruk

Sistem drainase yang buruk dapat menyebabkan berbagai jenis kerusakan pada jalan. Beberapa contoh kasus meliputi:

Kerusakan Perkerasan: Genangan air yang terus-menerus dapat meresap ke dalam lapisan perkerasan, melemahkan material dan menyebabkan retak, lubang, dan deformasi lainnya.
Erosi Bahu Jalan: Aliran air yang tidak terkendali dapat mengikis bahu jalan, menyebabkan penurunan stabilitas dan membahayakan pengguna jalan.
Aquaplaning: Genangan air di permukaan jalan dapat menyebabkan aquaplaning, di mana ban kehilangan traksi dan kendaraan sulit dikendalikan.
Kerusakan Gorong-Gorong: Gorong-gorong yang tersumbat atau tidak memiliki kapasitas yang cukup dapat menyebabkan banjir dan kerusakan pada jalan di sekitarnya.
Contoh Kasus Nyata: Di beberapa daerah dengan curah hujan tinggi, jalan-jalan yang tidak memiliki sistem drainase yang memadai seringkali mengalami kerusakan parah setelah hujan lebat, seperti jalan berlubang dan retakan yang luas. Contohnya adalah beberapa ruas jalan di daerah tropis yang tidak memiliki saluran samping yang memadai, sehingga air menggenang dan merusak lapisan aspal.

Komponen Pelengkap Potongan Penampang Melintang Jalan

Komponen dalam Potongan Penampang Melintang Jalan

Source: slidesharecdn.com

Selain komponen struktural dan drainase, potongan penampang melintang jalan juga dilengkapi dengan berbagai komponen pelengkap. Komponen-komponen ini dirancang untuk mendukung fungsi utama jalan, meningkatkan keselamatan pengguna, dan memberikan kenyamanan selama perjalanan. Mari kita telusuri lebih dalam mengenai komponen-komponen pelengkap tersebut.

Identifikasi Komponen Pelengkap Jalan

Komponen pelengkap jalan terdiri dari berbagai elemen yang bekerja sama untuk memastikan kelancaran dan keamanan lalu lintas. Berikut adalah beberapa komponen pelengkap utama yang sering kita jumpai:

Bahu Jalan: Area di sisi jalur lalu lintas yang berfungsi sebagai tempat berhenti darurat, area pemulihan kendaraan, dan memberikan ruang bagi pejalan kaki atau pengendara sepeda.
Trotoar: Jalur khusus untuk pejalan kaki yang terletak di sisi jalan, terpisah dari jalur lalu lintas.
Median: Pembatas fisik yang memisahkan dua arah lalu lintas, dapat berupa pembatas jalan, jalur hijau, atau area lainnya.
Marka Jalan: Tanda-tanda visual yang ditempatkan di permukaan jalan untuk memberikan informasi, panduan, dan peringatan kepada pengguna jalan.
Penerangan Jalan: Sistem pencahayaan yang dipasang di sepanjang jalan untuk meningkatkan visibilitas pada malam hari atau dalam kondisi cuaca buruk.
Pagar Pengaman: Penghalang yang dipasang di sisi jalan atau di sekitar area berbahaya untuk mencegah kendaraan keluar jalur dan mengurangi risiko kecelakaan.
Rambu Lalu Lintas: Papan informasi yang memberikan petunjuk, peringatan, dan larangan kepada pengguna jalan.

Fungsi dan Tujuan Komponen Pelengkap

Setiap komponen pelengkap memiliki fungsi dan tujuan spesifik yang berkontribusi pada keselamatan, efisiensi, dan kenyamanan perjalanan. Berikut adalah penjelasannya:

Bahu Jalan: Berfungsi sebagai area penyelamatan darurat bagi kendaraan yang mengalami masalah, memberikan ruang bagi kendaraan untuk berhenti tanpa mengganggu lalu lintas utama. Bahu jalan juga dapat digunakan oleh petugas darurat dan sebagai jalur untuk pejalan kaki dan pesepeda di daerah tertentu.
Trotoar: Menyediakan jalur aman bagi pejalan kaki, memisahkan mereka dari lalu lintas kendaraan, sehingga mengurangi risiko kecelakaan dan meningkatkan keselamatan. Trotoar juga mendukung mobilitas bagi penyandang disabilitas.
Median: Memisahkan arah lalu lintas yang berlawanan, mengurangi risiko tabrakan frontal. Median juga dapat berfungsi sebagai area untuk penanaman tanaman hijau, meningkatkan estetika jalan, dan mengurangi kebisingan.
Marka Jalan: Memberikan informasi penting kepada pengguna jalan, seperti batas jalur, arah perjalanan, area larangan parkir, dan peringatan bahaya. Marka jalan membantu mengatur lalu lintas, meningkatkan keselamatan, dan memfasilitasi pergerakan kendaraan.
Penerangan Jalan: Meningkatkan visibilitas pada malam hari atau dalam kondisi cuaca buruk, mengurangi risiko kecelakaan. Penerangan jalan juga memberikan rasa aman bagi pengguna jalan dan pejalan kaki.
Pagar Pengaman: Mencegah kendaraan keluar jalur dan memasuki area berbahaya, seperti jurang, sungai, atau area konstruksi. Pagar pengaman membantu mengurangi keparahan kecelakaan dan melindungi pengguna jalan.
Rambu Lalu Lintas: Memberikan informasi penting kepada pengguna jalan, seperti petunjuk arah, peringatan bahaya, dan larangan. Rambu lalu lintas membantu pengguna jalan membuat keputusan yang tepat, meningkatkan keselamatan, dan memfasilitasi pergerakan lalu lintas.

Standar Lebar dan Dimensi Komponen Pelengkap

Lebar dan dimensi komponen pelengkap bervariasi tergantung pada jenis dan fungsi jalan. Standar ini ditetapkan untuk memastikan keamanan dan efisiensi lalu lintas. Beberapa contohnya:

Bahu Jalan: Lebar bahu jalan bervariasi, mulai dari 1,5 meter untuk jalan lokal hingga 3 meter atau lebih untuk jalan arteri dan tol. Lebar bahu jalan juga disesuaikan dengan volume lalu lintas dan kecepatan kendaraan.
Trotoar: Lebar trotoar biasanya berkisar antara 1,5 meter hingga 3 meter, tergantung pada volume pejalan kaki dan kebutuhan aksesibilitas. Trotoar yang lebih lebar diperlukan di area dengan aktivitas pejalan kaki yang tinggi, seperti pusat kota atau area komersial.
Median: Lebar median bervariasi, mulai dari beberapa sentimeter (untuk pembatas jalan) hingga beberapa meter (untuk jalur hijau atau area lainnya). Lebar median disesuaikan dengan kebutuhan untuk memisahkan lalu lintas, menyediakan ruang untuk fasilitas, dan meningkatkan estetika.

Pentingnya Komponen Pelengkap

“Komponen pelengkap jalan, seperti bahu jalan, trotoar, dan marka jalan, memainkan peran krusial dalam meningkatkan keselamatan dan kenyamanan pengguna jalan. Desain yang tepat dan pemeliharaan yang baik dari komponen-komponen ini berkontribusi signifikan terhadap pengurangan kecelakaan, kelancaran lalu lintas, dan pengalaman berkendara yang lebih baik.”

Jenis-Jenis Marka Jalan

Marka jalan hadir dalam berbagai jenis, masing-masing memiliki fungsi dan material yang berbeda. Berikut adalah tabel yang membandingkan jenis-jenis marka jalan:

Jenis Marka	Fungsi	Material
Garis Putih Putus-putus	Memisahkan jalur lalu lintas dalam arah yang sama, memungkinkan kendaraan untuk berpindah jalur.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Garis Putih Utuh	Memisahkan jalur lalu lintas dalam arah yang sama, tidak memungkinkan kendaraan untuk berpindah jalur.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Garis Kuning Putus-putus	Memisahkan jalur lalu lintas yang berlawanan, memungkinkan kendaraan untuk menyalip jika aman.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Garis Kuning Utuh	Memisahkan jalur lalu lintas yang berlawanan, tidak memungkinkan kendaraan untuk menyalip.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Garis Ganda Utuh (Kuning)	Memisahkan jalur lalu lintas yang berlawanan, tidak memungkinkan kendaraan untuk menyalip. Umumnya digunakan di area berbahaya.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Marka Zebra Cross	Menandai area penyeberangan pejalan kaki.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Panah Penunjuk Arah	Memberikan petunjuk arah kepada pengguna jalan.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.
Marka Parkir	Menandai area parkir.	Cat jalan, termoplastik, atau bahan lainnya yang reflektif.

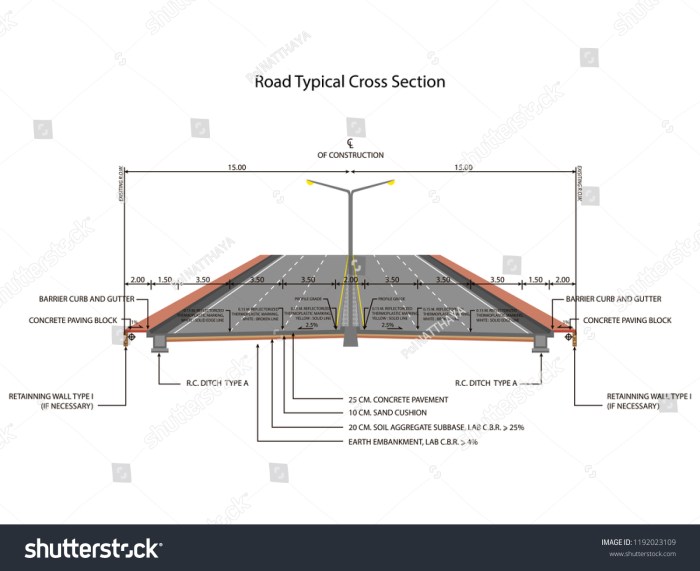

Faktor-faktor yang Mempengaruhi Desain Potongan Penampang Melintang Jalan

Source: shutterstock.com

Desain potongan penampang melintang jalan bukanlah sekadar menggambar garis dan bentuk. Ada sejumlah faktor krusial yang harus dipertimbangkan untuk memastikan jalan berfungsi optimal, aman, dan tahan lama. Memahami faktor-faktor ini membantu perencana jalan membuat keputusan yang tepat, menghasilkan infrastruktur transportasi yang efektif dan efisien.

Volume Lalu Lintas, Kecepatan Rencana, dan Jenis Kendaraan

Volume lalu lintas, kecepatan rencana, dan jenis kendaraan adalah tiga faktor utama yang saling terkait dalam menentukan desain potongan penampang melintang jalan. Ketiganya memengaruhi berbagai aspek, mulai dari lebar jalan hingga kebutuhan fasilitas pendukung.

Volume Lalu Lintas: Semakin tinggi volume lalu lintas (jumlah kendaraan yang melewati jalan dalam periode waktu tertentu), semakin lebar jalan yang dibutuhkan. Hal ini untuk mencegah kemacetan dan memastikan kelancaran arus lalu lintas. Peningkatan volume lalu lintas juga memengaruhi jumlah lajur yang diperlukan.
Kecepatan Rencana: Kecepatan rencana adalah kecepatan yang digunakan untuk merancang elemen-elemen geometrik jalan. Semakin tinggi kecepatan rencana, semakin lebar lajur, radius tikungan yang lebih besar, dan jarak pandang yang lebih jauh diperlukan untuk memastikan keselamatan pengendara.
Jenis Kendaraan: Proporsi kendaraan berat (truk, bus) dalam lalu lintas juga memengaruhi desain. Kendaraan berat membutuhkan lajur yang lebih lebar, radius tikungan yang lebih besar, dan perkerasan yang lebih kuat dibandingkan kendaraan ringan.

Pengaruh Kondisi Tanah Dasar terhadap Desain Perkerasan Jalan

Kondisi tanah dasar memiliki dampak signifikan pada desain perkerasan jalan. Tanah dasar berfungsi sebagai fondasi bagi lapisan perkerasan. Kekuatan dan karakteristik tanah dasar menentukan jenis dan ketebalan lapisan perkerasan yang dibutuhkan.

Daya Dukung Tanah: Tanah dasar dengan daya dukung rendah (misalnya, tanah lunak) membutuhkan perkerasan yang lebih tebal untuk menahan beban lalu lintas. Pengujian California Bearing Ratio (CBR) sering digunakan untuk mengukur daya dukung tanah.
Stabilitas Tanah: Tanah dasar yang tidak stabil (misalnya, tanah ekspansif) dapat menyebabkan retakan dan kerusakan pada perkerasan. Dalam kasus ini, diperlukan perbaikan tanah dasar atau penggunaan material stabilisasi.
Drainase: Kemampuan tanah dasar untuk mengalirkan air juga penting. Tanah dasar yang buruk dalam hal drainase dapat menyebabkan kerusakan akibat kelembaban. Sistem drainase yang baik harus dirancang untuk mencegah air merembes ke dalam perkerasan.

Pengaruh Peraturan dan Standar Lokal

Peraturan dan standar lokal memainkan peran penting dalam desain potongan penampang melintang jalan. Standar ini memastikan konsistensi, keselamatan, dan keberlanjutan infrastruktur jalan.

Standar Geometrik: Peraturan menetapkan standar untuk elemen-elemen geometrik jalan, seperti lebar lajur, lebar bahu, kemiringan melintang, dan radius tikungan. Standar ini bertujuan untuk memastikan keselamatan dan kelancaran lalu lintas.
Standar Perkerasan: Peraturan juga menetapkan standar untuk desain perkerasan, termasuk jenis material, ketebalan lapisan, dan persyaratan kualitas. Standar ini bertujuan untuk memastikan daya tahan dan umur pakai jalan.
Peraturan Lingkungan: Peraturan lingkungan dapat memengaruhi desain jalan, terutama dalam hal pengendalian kebisingan, pengelolaan air hujan, dan dampak terhadap lingkungan.

Ilustrasi: Pengaruh Volume Lalu Lintas terhadap Lebar Jalan dan Jumlah Lajur

Berikut adalah deskripsi ilustrasi yang menggambarkan hubungan antara volume lalu lintas, lebar jalan, dan jumlah lajur:

Ilustrasi ini menampilkan beberapa skenario desain jalan yang berbeda, disesuaikan dengan volume lalu lintas yang bervariasi. Dimulai dari jalan dengan volume lalu lintas rendah (misalnya, jalan lingkungan) yang hanya memiliki satu lajur di setiap arah, dengan lebar lajur yang relatif sempit (misalnya, 3 meter). Kemudian, ilustrasi berlanjut ke jalan dengan volume lalu lintas sedang (misalnya, jalan kolektor), yang mungkin memiliki dua lajur di setiap arah, dengan lebar lajur yang lebih lebar (misalnya, 3,5 meter) dan bahu jalan di kedua sisi.

Oke, jadi kita bahas komponen dalam potongan penampang melintang jalan, ya? Pastinya ada banyak elemen, mulai dari perkerasan, bahu jalan, sampai saluran drainase. Nah, kadang dalam konstruksi, kita butuh material kayu, misalnya untuk rambu atau pagar pembatas. Kalau mau tahu lebih detail soal jenis dan ukuran balok kayu yang cocok, coba deh cek di Jenis dan Ukuran Balok Kayu Lengkap.

Pengetahuan ini penting banget biar desain jalan kita kuat dan sesuai standar. Jadi, jangan lupa perhatikan juga penggunaan kayu dalam komponen jalan, ya!

Terakhir, ilustrasi mencapai jalan dengan volume lalu lintas tinggi (misalnya, jalan arteri atau tol), yang mungkin memiliki tiga atau lebih lajur di setiap arah, dengan lebar lajur yang lebih lebar lagi, median jalan, dan bahu jalan yang lebar untuk keperluan darurat.

Setiap skenario dilengkapi dengan representasi visual dari potongan penampang melintang jalan, yang menunjukkan lebar lajur, jumlah lajur, lebar bahu, dan median (jika ada). Ilustrasi juga menyertakan grafik sederhana yang menunjukkan hubungan antara volume lalu lintas dan kebutuhan lebar jalan/jumlah lajur.

Kriteria Desain Berdasarkan Klasifikasi Jalan

Tabel berikut merinci kriteria desain potongan penampang melintang jalan berdasarkan klasifikasi jalan. Kriteria ini memberikan panduan tentang parameter desain yang sesuai untuk berbagai jenis jalan.

Klasifikasi Jalan	Kecepatan Rencana (km/jam)	Lebar Lajur (m)	Lebar Bahu (m)	Kemiringan Melintang Perkerasan (%)	Median (m)
Jalan Arteri	80 – 100	3.5 – 3.75	2.0 – 3.0	2.0 – 2.5	3.0 – 5.0
Jalan Kolektor	60 – 80	3.0 – 3.5	1.5 – 2.0	2.0 – 3.0	Tidak Ada/Tergantung Kondisi
Jalan Lokal	40 – 60	2.75 – 3.0	0.5 – 1.0	2.5 – 3.0	Tidak Ada
Jalan Lingkungan	< 40	2.5 – 2.75	0.0 – 0.5	2.5 – 3.0	Tidak Ada

Perencanaan dan Pemeliharaan Potongan Penampang Melintang Jalan

Perencanaan dan pemeliharaan yang cermat adalah kunci untuk memastikan jalan berfungsi optimal, aman, dan tahan lama. Keduanya saling terkait dan krusial dalam siklus hidup jalan. Perencanaan yang baik sejak awal meminimalkan masalah di kemudian hari, sementara pemeliharaan yang teratur mencegah kerusakan parah dan memperpanjang usia pakai jalan.

Pentingnya Perencanaan Potongan Penampang Melintang Jalan

Perencanaan yang matang dalam desain potongan penampang melintang jalan sangat krusial karena berdampak langsung pada kinerja, keselamatan, dan biaya selama umur jalan. Perencanaan yang buruk dapat menyebabkan masalah seperti kemacetan, kecelakaan, kerusakan dini pada jalan, dan biaya pemeliharaan yang membengkak. Sebaliknya, perencanaan yang baik memastikan bahwa jalan mampu menampung volume lalu lintas yang ada dan yang diprediksi di masa depan, menyediakan jalur yang aman bagi pengguna jalan, serta efisien dalam penggunaan sumber daya.

Langkah-Langkah Utama dalam Proses Perencanaan Potongan Penampang Melintang Jalan

Proses perencanaan potongan penampang melintang jalan melibatkan beberapa tahapan penting. Berikut adalah langkah-langkah utama yang perlu diperhatikan:

Pengumpulan Data dan Analisis: Tahap awal melibatkan pengumpulan data yang komprehensif mengenai kondisi eksisting, termasuk data topografi, geologi, hidrologi, dan data lalu lintas. Analisis data ini sangat penting untuk memahami karakteristik lokasi dan kebutuhan pengguna jalan.
Perencanaan Geometrik: Perencanaan geometrik mencakup penentuan lebar jalur lalu lintas, bahu jalan, median, dan elemen-elemen lainnya. Hal ini harus mempertimbangkan kecepatan rencana, volume lalu lintas, dan standar keselamatan.
Perencanaan Perkerasan: Perencanaan perkerasan menentukan jenis material, ketebalan lapisan, dan metode konstruksi. Pemilihan perkerasan harus mempertimbangkan beban lalu lintas, kondisi tanah dasar, dan faktor lingkungan.
Perencanaan Drainase: Sistem drainase yang efektif sangat penting untuk mencegah kerusakan akibat air. Perencanaan drainase meliputi penentuan saluran, gorong-gorong, dan fasilitas penampungan air lainnya.
Perencanaan Utilitas: Perencanaan ini melibatkan penempatan utilitas seperti saluran listrik, pipa air, dan saluran komunikasi. Koordinasi yang baik dengan penyedia utilitas sangat penting untuk menghindari gangguan selama konstruksi dan pemeliharaan.
Perencanaan Lingkungan: Perencanaan lingkungan mempertimbangkan dampak jalan terhadap lingkungan, termasuk pengendalian erosi, pengelolaan vegetasi, dan mitigasi kebisingan.
Penyusunan Desain dan Dokumen: Tahap akhir melibatkan penyusunan desain detail, spesifikasi teknis, dan dokumen perencanaan lainnya yang diperlukan untuk konstruksi.

Aspek-Aspek Pemeliharaan Potongan Penampang Melintang Jalan

Pemeliharaan jalan merupakan aspek krusial untuk menjaga kondisi jalan tetap prima. Beberapa aspek penting dalam pemeliharaan potongan penampang melintang jalan meliputi:

Pemeliharaan Rutin: Meliputi kegiatan seperti pembersihan saluran drainase, penambalan lubang, pengecatan marka jalan, dan pemotongan rumput.
Pemeliharaan Berkala: Melibatkan kegiatan yang lebih intensif seperti pelapisan ulang perkerasan, perbaikan bahu jalan, dan perbaikan sistem drainase.
Perbaikan Darurat: Dilakukan untuk mengatasi kerusakan yang terjadi secara tiba-tiba, seperti kerusakan akibat banjir atau kecelakaan.
Inspeksi Rutin: Inspeksi rutin sangat penting untuk mengidentifikasi kerusakan sejak dini dan merencanakan tindakan pemeliharaan yang tepat.

Pemeliharaan rutin adalah investasi yang lebih murah dibandingkan dengan perbaikan besar. Dengan pemeliharaan yang tepat, umur jalan dapat diperpanjang secara signifikan, menghemat biaya dan sumber daya dalam jangka panjang.

Jenis-Jenis Kerusakan Jalan dan Metode Perbaikannya

Kerusakan jalan dapat terjadi dalam berbagai bentuk dan disebabkan oleh berbagai faktor. Berikut adalah tabel yang merinci jenis-jenis kerusakan jalan yang umum terjadi dan metode perbaikannya:

Jenis Kerusakan	Penyebab Umum	Metode Perbaikan
Retak Rambut (Hairline Cracks)	Perubahan suhu, beban lalu lintas, penuaan material	Penyegelan retakan, pelapisan ulang permukaan
Retak Buaya (Alligator Cracks)	Kelelahan perkerasan, beban lalu lintas berlebihan, drainase buruk	Perbaikan struktural, pelapisan ulang
Lubang (Potholes)	Air merembes ke dalam perkerasan, beban lalu lintas	Penambalan lubang, perbaikan struktural
Gelombang (Waves)	Beban lalu lintas berulang, stabilitas material yang buruk	Pelapisan ulang, perbaikan struktural
Roda Terendam (Rutting)	Beban lalu lintas berat, stabilitas material yang buruk	Pelapisan ulang, perbaikan struktural
Pecah-pecah (Ravelling)	Kurangnya agregat, penuaan aspal, oksidasi	Pelapisan ulang, penambalan

Penutupan

Dari lapisan perkerasan yang kokoh hingga sistem drainase yang cerdas, dari marka jalan yang jelas hingga bahu jalan yang aman, setiap komponen dalam potongan penampang melintang jalan memiliki peran penting. Pemahaman yang baik tentang komponen-komponen ini sangat krusial bagi perencana dan insinyur dalam merancang infrastruktur jalan yang berkualitas.

Dengan pengetahuan yang tepat, jalan raya yang kita nikmati dapat dibangun dan dipelihara dengan optimal, memastikan keselamatan dan kenyamanan pengguna jalan. Jadi, mari terus belajar dan berkontribusi dalam menciptakan jalan yang lebih baik untuk masa depan!

Pertanyaan dan Jawaban

Apa perbedaan utama antara jalan arteri dan jalan lokal dalam hal komponen potongan penampang melintang?

Jalan arteri umumnya memiliki lebih banyak lajur, lebar yang lebih besar, dan komponen pelengkap seperti median untuk memisahkan arus lalu lintas. Sementara itu, jalan lokal cenderung memiliki lebar yang lebih sempit, tanpa median, dan lebih sedikit komponen pelengkap karena melayani lalu lintas yang lebih rendah.

Mengapa kemiringan melintang jalan penting?

Kemiringan melintang membantu mengalirkan air hujan dari permukaan jalan, mencegah genangan air yang dapat merusak perkerasan dan mengurangi keselamatan berkendara.

Apa yang dimaksud dengan umur rencana jalan?

Umur rencana adalah periode waktu yang diharapkan untuk sebuah jalan berfungsi dengan baik sebelum memerlukan perbaikan besar atau rekonstruksi. Faktor seperti desain, material, dan pemeliharaan memengaruhi umur rencana jalan.

Bagaimana cara merawat marka jalan agar tetap efektif?

Perawatan marka jalan meliputi pembersihan rutin, pengecatan ulang, dan penggantian jika sudah aus atau rusak. Pemilihan material marka jalan yang tepat juga penting untuk memastikan ketahanan dan visibilitas yang baik.
