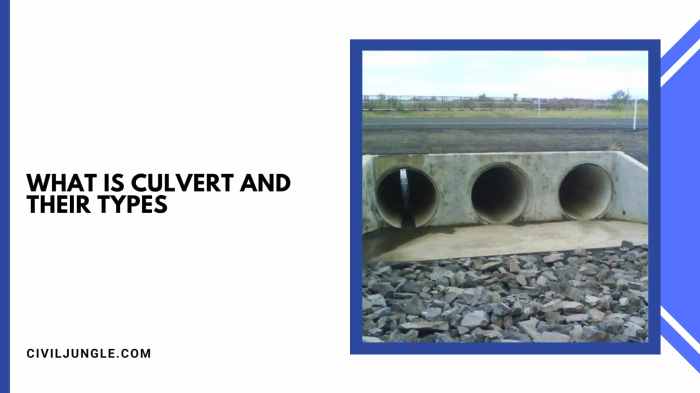

Pengertian Culvert Atau Gorong-Gorong serta Jenisnya Analisis Komprehensif

Pengertian Culvert Atau Gorong – Gorong serta Jenisnya – Dalam dunia rekayasa infrastruktur, keberadaan culvert atau gorong-gorong memegang peranan krusial. Pengertian Culvert Atau Gorong-Gorong serta Jenisnya menjadi landasan penting dalam perencanaan dan pembangunan sistem drainase yang efektif. Struktur bawah tanah ini dirancang untuk mengelola aliran air, baik itu air hujan, sungai kecil, maupun saluran irigasi, di bawah jalan, rel kereta api, atau struktur lainnya. Fungsinya vital dalam mencegah genangan, erosi, dan kerusakan infrastruktur akibat aliran air yang tidak terkendali.

Culvert berfungsi sebagai jembatan bawah tanah, memungkinkan air mengalir melewati hambatan buatan manusia. Berbeda dengan jembatan yang dirancang untuk menopang beban kendaraan di atas, culvert lebih fokus pada pengalihan air. Efisiensi culvert seringkali lebih unggul daripada saluran terbuka dalam hal penggunaan lahan dan biaya konstruksi, terutama di daerah dengan keterbatasan ruang. Pemahaman mendalam tentang berbagai jenis culvert, material, bentuk, serta proses perencanaan dan pemeliharaannya sangat krusial untuk memastikan keberhasilan proyek infrastruktur.

Pengantar: Apa Itu Culvert atau Gorong-Gorong?

Culvert, atau yang dikenal juga sebagai gorong-gorong, merupakan struktur penting dalam infrastruktur yang berfungsi sebagai saluran untuk mengalirkan air di bawah rintangan seperti jalan, rel kereta api, atau tanggul. Keberadaannya krusial dalam menjaga kelancaran aliran air dan mencegah terjadinya genangan atau kerusakan pada struktur di sekitarnya. Desain dan konstruksi culvert sangat bervariasi, disesuaikan dengan kebutuhan spesifik lokasi dan volume air yang harus ditangani.

Tujuan utama penggunaan culvert adalah untuk menyediakan jalur bagi aliran air yang terhambat oleh pembangunan infrastruktur. Hal ini mencakup pengendalian banjir, menjaga stabilitas struktur jalan, dan memastikan keselamatan pengguna jalan. Culvert memainkan peran krusial dalam pengelolaan air, mulai dari drainase perkotaan hingga sistem irigasi pertanian.

Fungsi Utama Culvert dalam Sistem Drainase dan Pengelolaan Air

Culvert memiliki beberapa fungsi utama yang mendukung sistem drainase dan pengelolaan air secara efektif. Berikut adalah beberapa fungsi penting tersebut:

• Pengendalian Banjir: Culvert dirancang untuk mengalirkan air dengan cepat selama periode curah hujan tinggi, mengurangi risiko banjir. Contohnya, culvert di bawah jalan raya dapat mencegah air menggenangi jalan dan menyebabkan gangguan lalu lintas.
• Drainase Jalan: Culvert memfasilitasi drainase air hujan dari permukaan jalan, mencegah kerusakan pada aspal dan struktur jalan lainnya. Sistem drainase yang baik dengan culvert dapat memperpanjang umur pakai jalan.
• Pengelolaan Air Irigasi: Dalam sistem pertanian, culvert digunakan untuk mengalirkan air ke saluran irigasi, memastikan pasokan air yang cukup untuk tanaman. Contohnya, culvert dapat dibangun di bawah jalan desa untuk menghubungkan saluran irigasi di kedua sisi jalan.
• Pengelolaan Air Limbah: Culvert juga dapat digunakan dalam sistem pengelolaan air limbah untuk mengalirkan air limbah yang telah diolah.

Cara Kerja Culvert dalam Mengelola Aliran Air

Culvert bekerja dengan prinsip hidrolika dasar. Air memasuki culvert melalui inlet, mengalir melalui badan culvert, dan keluar melalui outlet. Efisiensi aliran air melalui culvert bergantung pada beberapa faktor, termasuk desain, ukuran, bahan, dan kemiringan culvert.

Sebagai contoh, sebuah culvert berbentuk persegi panjang di bawah jalan raya berfungsi sebagai berikut: Saat hujan turun, air mengalir dari permukaan jalan menuju saluran drainase yang terhubung ke inlet culvert. Air kemudian mengalir melalui culvert di bawah jalan raya, mengikuti kemiringan yang telah dirancang. Kecepatan aliran air dipengaruhi oleh ukuran culvert dan jumlah air yang masuk. Di sisi lain jalan, air keluar melalui outlet culvert dan mengalir ke saluran atau sungai terdekat.

Desain culvert yang tepat memastikan bahwa air dapat mengalir dengan lancar, mencegah genangan dan kerusakan pada struktur jalan.

Perbedaan Antara Culvert dan Jembatan

Culvert dan jembatan adalah dua jenis struktur yang digunakan untuk mengelola aliran air, tetapi memiliki perbedaan signifikan dalam desain, tujuan, dan penggunaannya. Berikut adalah beberapa perbedaan mendasar:

• Tujuan Utama: Culvert dirancang terutama untuk mengalirkan air di bawah rintangan, sementara jembatan dirancang untuk menyediakan akses jalan di atas rintangan.
• Desain: Culvert biasanya memiliki bentang yang lebih pendek dan tertutup, sementara jembatan memiliki bentang yang lebih panjang dan terbuka.
• Biaya: Culvert umumnya lebih murah dan lebih mudah dibangun dibandingkan jembatan.
• Penggunaan: Culvert lebih cocok untuk aliran air kecil hingga sedang, sementara jembatan cocok untuk aliran air yang besar atau untuk menyediakan akses jalan di atas sungai yang lebar.

Penggunaan culvert lebih tepat dalam situasi di mana aliran air tidak terlalu besar, dan kebutuhan akan akses jalan di atasnya tidak diperlukan. Contohnya, culvert sering digunakan untuk mengalirkan air di bawah jalan desa atau jalan setapak.

Culvert atau gorong-gorong, sebagai struktur drainase bawah permukaan, memainkan peran krusial dalam pengelolaan aliran air. Berbagai jenis gorong-gorong, dari yang berbentuk persegi hingga lingkaran, dirancang untuk mengakomodasi volume air yang berbeda-beda. Pemahaman terhadap dinamika aliran air sangat penting, terutama dalam konteks sungai. Misalnya, fenomena Sungai Berkelok-kelok (Meander) , yang memengaruhi pola erosi dan pengendapan, perlu dipertimbangkan saat merancang gorong-gorong.

Hal ini memastikan gorong-gorong mampu menampung debit air maksimum dan meminimalkan risiko kerusakan akibat erosi atau sedimentasi, sehingga menjaga keberlanjutan infrastruktur tersebut.

Perbandingan Antara Culvert dan Saluran Terbuka

Culvert dan saluran terbuka adalah dua metode yang berbeda untuk mengalirkan air, masing-masing memiliki kelebihan dan kekurangan dalam hal efisiensi dan biaya. Berikut adalah perbandingan singkatnya:

• Efisiensi: Culvert cenderung lebih efisien dalam mengalirkan air karena aliran airnya lebih terkontrol dan tidak terpengaruh oleh faktor eksternal seperti erosi atau vegetasi. Saluran terbuka, di sisi lain, lebih rentan terhadap penyumbatan dan perubahan aliran akibat faktor lingkungan.
• Biaya: Biaya konstruksi culvert umumnya lebih tinggi dibandingkan saluran terbuka karena membutuhkan material dan pekerjaan konstruksi yang lebih kompleks. Namun, biaya perawatan culvert biasanya lebih rendah karena kurang rentan terhadap kerusakan.
• Penggunaan Lahan: Culvert membutuhkan lebih sedikit ruang dibandingkan saluran terbuka karena struktur yang tertutup. Saluran terbuka membutuhkan lahan yang lebih luas untuk menyediakan ruang bagi aliran air.

Sebagai contoh, dalam lingkungan perkotaan yang padat, culvert sering menjadi pilihan yang lebih baik karena efisiensi penggunaan lahan dan kemampuan untuk mengalirkan air dengan cepat. Di daerah pedesaan, saluran terbuka mungkin lebih cocok karena biaya konstruksi yang lebih rendah dan kemudahan perawatan.

Jenis-Jenis Culvert

Culvert, sebagai infrastruktur penting dalam sistem drainase dan transportasi, hadir dalam berbagai jenis yang diklasifikasikan berdasarkan material pembuatannya. Pemilihan material yang tepat sangat krusial karena akan mempengaruhi umur pakai, biaya, serta kemampuan culvert dalam menghadapi berbagai kondisi lingkungan. Analisis mendalam terhadap karakteristik masing-masing material memungkinkan perancangan culvert yang optimal, memastikan efisiensi dan keberlanjutan proyek infrastruktur.

Culvert atau gorong-gorong, sebagai struktur drainase bawah permukaan, berfungsi mengalirkan air di bawah jalan atau tanggul. Perbedaannya dengan kanal terletak pada skala dan fungsinya. Kanal, atau terusan, yang didefinisikan lebih luas, seringkali dibangun untuk irigasi, navigasi, atau pengendalian banjir, berbeda dengan gorong-gorong yang lebih terfokus pada aliran lokal. Definisi Kanal atau Terusan dan Jenisnya Definisi Kanal atau Terusan dan Jenisnya memberikan perbandingan yang jelas.

Sementara gorong-gorong hadir dalam berbagai jenis dan material, seperti beton, baja, atau pipa PVC, kanal cenderung lebih kompleks dalam desain dan konstruksinya, menyesuaikan dengan kebutuhan aliran air yang lebih besar dan luas.

Klasifikasi Culvert Berdasarkan Material

Material yang digunakan dalam pembuatan culvert sangat beragam, masing-masing menawarkan karakteristik unik yang memengaruhi kinerja dan aplikasinya. Berikut adalah beberapa jenis culvert yang umum digunakan berdasarkan materialnya:

• Culvert Beton: Merupakan jenis culvert yang paling umum digunakan, terbuat dari beton bertulang atau beton pracetak. Beton menawarkan kekuatan struktural yang tinggi dan ketahanan terhadap beban berat.
• Culvert Baja: Culvert baja biasanya terbuat dari baja bergelombang yang dilapisi untuk mencegah korosi. Baja menawarkan fleksibilitas dalam desain dan pemasangan, serta cocok untuk kondisi tanah yang kurang stabil.
• Culvert Plastik: Culvert plastik, khususnya yang terbuat dari high-density polyethylene (HDPE) atau polyvinyl chloride (PVC), semakin populer karena ringan, mudah dipasang, dan tahan terhadap korosi.

Karakteristik Material Culvert

Setiap material culvert memiliki karakteristik unik yang perlu dipertimbangkan dalam perencanaan proyek. Berikut adalah uraian detailnya:

• Culvert Beton:
  • Kelebihan: Kekuatan struktural tinggi, umur pakai panjang, tahan terhadap api, dan biaya perawatan relatif rendah. Beton juga tahan terhadap abrasi.
  • Kekurangan: Berat, membutuhkan waktu pemasangan yang lebih lama, rentan terhadap retak akibat perubahan suhu ekstrem, dan dapat mengalami kerusakan akibat paparan bahan kimia tertentu.
• Culvert Baja:
  • Kelebihan: Ringan, mudah dipasang, fleksibel dalam desain, dan cocok untuk kondisi tanah yang kurang stabil. Baja bergelombang memiliki kemampuan adaptasi terhadap pergerakan tanah.
  • Kekurangan: Rentan terhadap korosi jika tidak dilapisi dengan benar, umur pakai lebih pendek dibandingkan beton dalam beberapa kondisi, dan membutuhkan perawatan berkala untuk mencegah karat.
• Culvert Plastik:
  • Kelebihan: Ringan, mudah dipasang, tahan terhadap korosi, tahan terhadap bahan kimia, dan biaya transportasi serta pemasangan lebih rendah.
  • Kekurangan: Kekuatan struktural lebih rendah dibandingkan beton, rentan terhadap kerusakan akibat suhu tinggi, dan umur pakai mungkin lebih pendek dibandingkan beton atau baja dalam kondisi tertentu.

Perbandingan Material Culvert

Tabel berikut membandingkan material culvert berdasarkan beberapa faktor kunci:

Material	Umur Pakai (Perkiraan)	Biaya (Relatif)	Ketahanan Terhadap Korosi	Catatan
Beton	50-100+ tahun	Sedang – Tinggi	Baik (tergantung pada kualitas beton dan paparan lingkungan)	Cocok untuk lalu lintas berat dan lingkungan dengan potensi abrasi tinggi.
Baja	25-75 tahun (tergantung pada lapisan pelindung)	Sedang	Sedang – Baik (dengan lapisan pelindung yang tepat)	Pilihan baik untuk kondisi tanah yang kurang stabil dan membutuhkan pemasangan cepat.
Plastik (HDPE/PVC)	50-100+ tahun (tergantung pada kualitas dan kondisi lingkungan)	Rendah – Sedang	Sangat Baik	Pilihan ideal untuk lingkungan korosif dan proyek dengan anggaran terbatas.

Kesesuaian Culvert dengan Kondisi Lingkungan

Pemilihan material culvert harus mempertimbangkan kondisi lingkungan tempat culvert akan dipasang. Beberapa pertimbangan penting meliputi:

• Daerah Rawan Banjir: Untuk daerah rawan banjir, culvert beton atau baja dengan kapasitas aliran yang memadai sangat disarankan. Beton menawarkan kekuatan struktural yang diperlukan untuk menahan tekanan air dan puing-puing.
• Wilayah dengan Lalu Lintas Berat: Di wilayah dengan lalu lintas berat, culvert beton bertulang atau beton pracetak adalah pilihan yang paling tepat karena kemampuannya menahan beban kendaraan yang tinggi.
• Lingkungan Korosif: Di lingkungan yang korosif (misalnya, daerah pesisir atau wilayah dengan paparan bahan kimia), culvert plastik (HDPE/PVC) atau culvert baja dengan lapisan pelindung khusus sangat disarankan karena ketahanannya terhadap korosi.
• Kondisi Tanah yang Kurang Stabil: Untuk kondisi tanah yang kurang stabil, culvert baja bergelombang atau culvert plastik menawarkan fleksibilitas yang lebih baik untuk beradaptasi dengan pergerakan tanah.

Skenario Penggunaan Culvert Beton Pracetak

Sebagai contoh, mari kita rancang skenario penggunaan culvert beton pracetak dalam proyek pembangunan jalan:

• Proyek: Pembangunan jalan tol sepanjang 10 km di daerah perbukitan.
• Tantangan: Perlintasan sungai kecil dan saluran drainase alami yang membutuhkan culvert. Lalu lintas diperkirakan sangat padat setelah jalan tol beroperasi.
• Spesifikasi Teknis:
  • Jenis Culvert: Culvert beton pracetak berbentuk persegi panjang.
  • Dimensi: Lebar 3 meter, tinggi 2,5 meter, panjang bervariasi (disesuaikan dengan lebar sungai/saluran drainase).
  • Material: Beton K-350 (kuat tekan karakteristik 35 MPa) dengan tulangan baja tulangan BJTD U-50.
  • Metode Pemasangan: Pemasangan dilakukan dengan menggunakan crane. Bagian culvert disusun di lokasi dan disambung menggunakan mortar khusus.
  • Perlindungan: Lapisan anti-korosi pada permukaan beton yang bersentuhan langsung dengan air dan tanah.
  • Durasi Pemasangan: Perkiraan waktu pemasangan per unit culvert adalah 1-2 hari, termasuk persiapan lahan dan penyambungan.
• Keunggulan:
  • Kekuatan struktural tinggi untuk menahan beban lalu lintas yang berat.
  • Umur pakai panjang, sesuai dengan kebutuhan infrastruktur jalan tol.
  • Pemasangan cepat dan efisien menggunakan teknologi pracetak.
  • Minimalkan gangguan terhadap lalu lintas selama pembangunan.

Jenis-Jenis Culvert

Klasifikasi culvert berdasarkan bentuk dan desain merupakan aspek krusial dalam perencanaan infrastruktur drainase. Pemilihan bentuk yang tepat tidak hanya mempengaruhi kapasitas aliran air, tetapi juga berdampak pada efisiensi drainase secara keseluruhan dan keberlanjutan struktur. Berbagai bentuk culvert tersedia, masing-masing dengan karakteristik unik yang membuatnya sesuai untuk aplikasi tertentu. Pemahaman mendalam mengenai perbedaan ini sangat penting untuk memastikan kinerja optimal dan umur panjang sistem drainase.

Culvert atau gorong-gorong, sebagai struktur drainase bawah permukaan, berfungsi mengalirkan air di bawah jalan atau tanggul. Berbeda dengan konstruksi seperti bendungan yang memiliki skala lebih besar, yang bertujuan untuk menampung air dalam volume signifikan. Pengertian Bendungan, Jenis Jenis dan Fungsinya menjelaskan berbagai tipe bendungan dan fungsinya dalam pengelolaan sumber daya air. Sementara itu, gorong-gorong memiliki desain yang lebih sederhana dan terbatas pada fungsi transportasi air dalam skala yang lebih kecil, menjadi elemen penting dalam sistem drainase perkotaan dan infrastruktur jalan.

Bentuk Culvert dan Pengaruhnya

Bentuk culvert memainkan peran penting dalam menentukan kapasitas aliran dan efisiensi drainase. Perbedaan bentuk mempengaruhi area penampang basah, keliling basah, dan hidrolika aliran, yang pada gilirannya mempengaruhi kecepatan aliran dan kemampuan membawa sedimen. Berikut adalah beberapa bentuk culvert yang umum digunakan dan pengaruhnya:

• Culvert Persegi: Bentuk persegi sering digunakan dalam proyek-proyek irigasi dan drainase yang memerlukan kapasitas aliran tinggi. Keunggulan utama culvert persegi adalah kemudahan dalam konstruksi dan kemampuan untuk menampung aliran air dalam jumlah besar. Namun, culvert persegi cenderung memiliki keliling basah yang lebih besar dibandingkan dengan bentuk lingkaran untuk luas penampang yang sama, yang dapat menyebabkan kehilangan energi akibat gesekan yang lebih tinggi.

• Culvert Lingkaran: Culvert lingkaran adalah bentuk yang paling umum digunakan, terutama untuk saluran air limbah dan drainase perkotaan. Bentuk lingkaran menawarkan efisiensi hidrolik yang baik, dengan rasio luas penampang terhadap keliling basah yang optimal. Hal ini menghasilkan kecepatan aliran yang lebih tinggi dan kemampuan membawa sedimen yang lebih baik. Kelemahan utama adalah konstruksi yang mungkin lebih rumit dibandingkan dengan culvert persegi, terutama pada kondisi tanah yang kurang stabil.

• Culvert Oval: Culvert oval menawarkan fleksibilitas dalam hal kapasitas aliran dan kedalaman. Bentuk ini sering digunakan ketika ruang terbatas atau ketika diperlukan kapasitas aliran yang tinggi dengan kedalaman yang dangkal. Culvert oval dapat dirancang untuk mengoptimalkan aliran air pada berbagai kondisi, namun desainnya lebih kompleks dibandingkan dengan bentuk persegi atau lingkaran.

Pemilihan bentuk culvert yang tepat sangat bergantung pada kebutuhan spesifik proyek, termasuk kapasitas aliran yang dibutuhkan, kondisi lingkungan, dan anggaran yang tersedia.

Contoh Kasus Penggunaan, Pengertian Culvert Atau Gorong – Gorong serta Jenisnya

Penggunaan culvert bervariasi tergantung pada kebutuhan proyek. Berikut adalah beberapa contoh kasus penggunaan culvert:

• Saluran Air Limbah: Culvert berbentuk lingkaran sering digunakan untuk saluran air limbah karena efisiensi hidrolik dan kemampuan untuk meminimalkan pengendapan sedimen. Bentuk lingkaran membantu mempertahankan kecepatan aliran yang tinggi, yang penting untuk mencegah penyumbatan dan memastikan efisiensi sistem.
• Saluran Irigasi: Culvert persegi sering digunakan dalam saluran irigasi karena kemudahan konstruksi dan kemampuan untuk menampung aliran air dalam jumlah besar. Desain persegi memungkinkan penyesuaian yang mudah terhadap perubahan kebutuhan aliran air dan memfasilitasi perawatan.

Desain Culvert dan Pengaruhnya Terhadap Aliran dan Sedimentasi

Desain culvert secara signifikan mempengaruhi kecepatan aliran air dan proses sedimentasi. Beberapa aspek desain yang perlu diperhatikan adalah:

• Kemiringan: Kemiringan culvert memengaruhi kecepatan aliran. Kemiringan yang lebih curam menghasilkan kecepatan aliran yang lebih tinggi, yang membantu mencegah pengendapan sedimen. Namun, kemiringan yang terlalu curam dapat menyebabkan erosi pada saluran.
• Material: Material culvert mempengaruhi kekasaran permukaan. Culvert dengan permukaan yang lebih kasar (misalnya, beton kasar) akan menghasilkan kehilangan energi akibat gesekan yang lebih tinggi, yang mengurangi kecepatan aliran. Sebaliknya, culvert dengan permukaan yang lebih halus (misalnya, pipa baja) akan menghasilkan kecepatan aliran yang lebih tinggi.
• Bentuk: Bentuk culvert mempengaruhi rasio luas penampang terhadap keliling basah. Bentuk lingkaran cenderung memiliki rasio yang lebih baik dibandingkan dengan bentuk persegi, yang berarti kehilangan energi akibat gesekan yang lebih rendah untuk luas penampang yang sama.

Ilustrasi deskriptif tentang bagaimana desain culvert mempengaruhi kecepatan aliran air dan sedimentasi:

Bayangkan dua culvert, satu lingkaran dan satu persegi, dengan luas penampang yang sama dan kemiringan yang identik. Air mengalir melalui kedua culvert. Pada culvert lingkaran, air mengalir dengan kecepatan yang lebih tinggi karena keliling basah yang lebih kecil dibandingkan dengan culvert persegi. Kecepatan aliran yang lebih tinggi ini membantu mencegah pengendapan sedimen. Di sisi lain, culvert persegi cenderung mengalami pengendapan sedimen yang lebih banyak karena kecepatan aliran yang lebih rendah akibat gesekan yang lebih besar dengan permukaan culvert.

Diagram Alir Pemilihan Bentuk Culvert

Proses pemilihan bentuk culvert yang tepat melibatkan beberapa langkah yang sistematis. Diagram alir berikut menggambarkan proses tersebut:

1. Analisis Kebutuhan Proyek: Identifikasi kapasitas aliran yang dibutuhkan, kondisi lingkungan (misalnya, jenis tanah, ketersediaan ruang), dan batasan anggaran.
2. Pertimbangan Bentuk Culvert: Pertimbangkan berbagai bentuk culvert (persegi, lingkaran, oval) dan karakteristiknya.
3. Perhitungan Hidrolika: Lakukan perhitungan hidrolika untuk menentukan kecepatan aliran, kedalaman air, dan potensi pengendapan sedimen untuk setiap bentuk culvert yang dipertimbangkan.
4. Evaluasi: Evaluasi kinerja setiap bentuk culvert berdasarkan kapasitas aliran, efisiensi drainase, biaya konstruksi, dan kemudahan perawatan.
5. Pemilihan: Pilih bentuk culvert yang paling sesuai dengan kebutuhan proyek dan pertimbangan lainnya.
6. Desain Akhir: Lakukan desain detail culvert, termasuk penentuan dimensi, material, dan metode konstruksi.

Perencanaan dan Pemasangan Culvert

Perencanaan dan pemasangan culvert merupakan aspek krusial dalam pengelolaan drainase, khususnya dalam konteks infrastruktur transportasi dan pengendalian banjir. Kegagalan dalam tahap ini dapat mengakibatkan dampak signifikan, mulai dari genangan air yang mengganggu hingga kerusakan struktural yang mahal. Oleh karena itu, pemahaman yang mendalam mengenai faktor-faktor yang mempengaruhi, prosedur pemasangan yang tepat, serta kemampuan untuk melakukan perhitungan yang akurat sangatlah penting.

Faktor-faktor Perencanaan Culvert

Perencanaan culvert yang efektif memerlukan pertimbangan matang terhadap sejumlah faktor kunci. Faktor-faktor ini saling terkait dan harus dianalisis secara komprehensif untuk memastikan culvert berfungsi optimal sesuai dengan tujuan perancangannya.

• Debit Banjir: Debit banjir merupakan volume air maksimum yang diperkirakan akan melewati culvert selama periode waktu tertentu. Penentuan debit banjir yang akurat sangat penting untuk menentukan ukuran culvert yang tepat. Perhitungan debit banjir biasanya didasarkan pada data curah hujan, luas daerah aliran sungai (DAS), karakteristik tanah, dan faktor-faktor lainnya yang mempengaruhi aliran air. Metode perhitungan yang umum digunakan termasuk metode rasional dan metode hidrograf satuan.

• Kondisi Tanah: Kondisi tanah di lokasi pemasangan culvert sangat mempengaruhi stabilitas struktur dan kemampuan drainase. Analisis geoteknik harus dilakukan untuk menentukan karakteristik tanah, seperti jenis tanah, daya dukung tanah, dan potensi terjadinya erosi. Informasi ini digunakan untuk merancang fondasi culvert yang sesuai dan menentukan metode konstruksi yang tepat.
• Topografi: Topografi lokasi, termasuk kemiringan lahan dan elevasi, mempengaruhi aliran air dan penempatan culvert. Pemetaan topografi yang akurat diperlukan untuk menentukan elevasi inlet dan outlet culvert, serta untuk mengidentifikasi potensi hambatan aliran air.
• Material dan Desain Struktur: Pemilihan material culvert (beton, baja, atau plastik) dan desain struktural (bentuk, ukuran, dan ketebalan) harus mempertimbangkan beban yang akan diterima culvert, termasuk beban mati, beban hidup, dan tekanan tanah. Standar dan peraturan teknis yang berlaku harus dipatuhi dalam pemilihan material dan desain struktur.
• Aspek Lingkungan: Perencanaan culvert juga harus mempertimbangkan dampak lingkungan, seperti potensi perubahan aliran sungai, erosi, dan dampak terhadap habitat akuatik. Upaya mitigasi, seperti pemasangan struktur pengendali erosi dan penanaman vegetasi, mungkin diperlukan untuk meminimalkan dampak lingkungan.

Prosedur Pemasangan Culvert

Pemasangan culvert melibatkan serangkaian langkah yang harus dilakukan secara sistematis untuk memastikan kualitas dan fungsionalitas struktur. Prosedur yang tepat akan meminimalkan risiko kegagalan dan memastikan culvert berfungsi sesuai dengan desain.

1. Persiapan Lokasi: Tahap ini melibatkan pembersihan lokasi dari vegetasi dan rintangan lainnya, penggalian parit atau galian sesuai dengan desain, dan penyiapan fondasi yang stabil.
2. Pemasangan Fondasi: Fondasi culvert harus dibangun sesuai dengan desain geoteknik. Ini bisa berupa fondasi beton bertulang, fondasi agregat, atau metode lainnya yang sesuai dengan kondisi tanah.
3. Pemasangan Struktur Culvert: Struktur culvert, baik yang prefabrikasi maupun yang dibangun di lokasi, dipasang pada fondasi yang telah disiapkan. Pemasangan harus dilakukan dengan presisi untuk memastikan keselarasan dan stabilitas.
4. Penimbunan: Setelah struktur culvert terpasang, dilakukan penimbunan di sekeliling culvert. Penimbunan harus dilakukan secara bertahap dan dipadatkan dengan benar untuk mencegah pergeseran dan kerusakan struktur. Material timbunan harus sesuai dengan persyaratan teknis dan tidak bersifat korosif.
5. Pengendalian Erosi: Langkah-langkah pengendalian erosi, seperti pemasangan riprap atau penanaman vegetasi, harus dilakukan di sekitar inlet dan outlet culvert untuk mencegah erosi tanah dan kerusakan struktur.
6. Pengujian dan Inspeksi: Setelah pemasangan selesai, pengujian dan inspeksi harus dilakukan untuk memastikan culvert berfungsi dengan baik dan memenuhi persyaratan desain.

Contoh Perhitungan Sederhana Ukuran Culvert

Penentuan ukuran culvert yang tepat memerlukan perhitungan yang akurat berdasarkan data curah hujan dan karakteristik DAS. Berikut adalah contoh perhitungan sederhana menggunakan metode rasional:

Data:

• Luas DAS (A) = 1 km ² = 100 hektar
• Intensitas Curah Hujan (I) = 100 mm/jam
• Koefisien Run-off (C) = 0.4 (untuk daerah pertanian)

Rumus Metode Rasional:

Q = 0.278

• C
• I
• A

Dimana:

• Q = Debit banjir (m ³/detik)
• C = Koefisien run-off
• I = Intensitas curah hujan (mm/jam)
• A = Luas DAS (km ²)

Perhitungan:

Q = 0.278
– 0.4
– 100
– 1 = 11.12 m ³/detik

Berdasarkan perhitungan di atas, culvert harus dirancang untuk mampu mengalirkan debit banjir sebesar 11.12 m ³/detik. Ukuran culvert yang diperlukan dapat ditentukan berdasarkan kapasitas aliran culvert yang tersedia (berdasarkan bentuk, ukuran, dan kemiringan culvert) dan standar desain yang berlaku.

Dampak Kesalahan Perencanaan dan Pemasangan Culvert

Kesalahan dalam perencanaan dan pemasangan culvert dapat mengakibatkan berbagai dampak negatif yang signifikan. Dampak-dampak ini tidak hanya mengganggu fungsi drainase tetapi juga dapat menyebabkan kerusakan infrastruktur yang lebih luas dan bahkan membahayakan keselamatan.

Culvert atau gorong-gorong, sebagai struktur drainase bawah permukaan, berperan penting dalam mengalirkan air, serupa dengan fungsi waduk dalam skala yang lebih besar. Perbedaan mendasar antara keduanya terletak pada skala dan tujuan. Sementara culvert menangani aliran air lokal, waduk, seperti yang dijelaskan pada artikel Perbedaan Danau dan Waduk Lengkap , memiliki cakupan yang lebih luas, termasuk pengendalian banjir dan penyediaan air.

Pemahaman jenis-jenis culvert, mulai dari pipa beton hingga box culvert, krusial untuk efisiensi drainase dan pengelolaan sumber daya air secara efektif.

• Kegagalan Drainase: Culvert yang terlalu kecil atau salah penempatannya tidak akan mampu menampung debit banjir yang ada, mengakibatkan genangan air, banjir, dan gangguan lalu lintas.
• Kerusakan Struktural: Culvert yang tidak dirancang dengan baik atau dipasang dengan buruk dapat mengalami kerusakan struktural, seperti retak, keruntuhan, atau pergeseran, yang dapat mengganggu fungsi drainase dan membahayakan pengguna jalan.
• Erosi: Erosi di sekitar inlet dan outlet culvert dapat merusak struktur, menyebabkan longsor, dan mengganggu stabilitas jalan atau infrastruktur lainnya.
• Dampak Lingkungan: Perubahan aliran air yang disebabkan oleh culvert yang tidak tepat dapat merusak habitat akuatik, menyebabkan erosi, dan mengganggu keseimbangan ekosistem.
• Biaya Perbaikan: Kegagalan culvert seringkali memerlukan biaya perbaikan yang mahal, termasuk penggantian culvert, perbaikan struktur yang rusak, dan penanganan dampak lingkungan.

Tips dan Trik untuk Pemasangan Culvert yang Berhasil

• Lakukan survei lapangan yang komprehensif untuk mengumpulkan data yang akurat.
• Gunakan perangkat lunak hidrologi dan hidrolika untuk analisis yang lebih akurat.
• Pilih material culvert yang sesuai dengan kondisi lingkungan dan beban yang akan diterima.
• Ikuti standar dan peraturan teknis yang berlaku.
• Pastikan fondasi culvert dibangun dengan baik dan stabil.
• Lakukan penimbunan secara bertahap dan padatkan dengan benar.
• Pasang struktur pengendalian erosi di sekitar inlet dan outlet.
• Lakukan pengujian dan inspeksi secara berkala untuk memantau kinerja culvert.

Pemeliharaan dan Perawatan Culvert

Pemeliharaan dan perawatan culvert merupakan aspek krusial dalam memastikan keberlanjutan fungsi infrastruktur drainase. Upaya preventif yang terencana dengan baik tidak hanya memperpanjang umur pakai culvert, tetapi juga meminimalkan risiko kegagalan struktural dan potensi dampak negatif terhadap lingkungan serta keselamatan publik. Pemeliharaan yang efektif melibatkan serangkaian tindakan yang disesuaikan dengan karakteristik material dan kondisi lingkungan tempat culvert beroperasi.

Tindakan pemeliharaan yang teratur dan terencana sangat penting untuk mencegah kerusakan dini dan memastikan culvert berfungsi optimal dalam jangka waktu yang lama. Berikut adalah beberapa aspek penting dalam pemeliharaan culvert.

Pentingnya Pemeliharaan Rutin

Pemeliharaan rutin pada culvert sangat penting untuk mempertahankan integritas struktural, memastikan efisiensi aliran air, dan mencegah potensi kerusakan yang lebih serius. Pemeliharaan yang diabaikan dapat menyebabkan berbagai masalah, mulai dari penyumbatan kecil hingga kerusakan struktural yang parah, yang pada akhirnya dapat mengakibatkan biaya perbaikan yang lebih tinggi dan bahkan risiko kegagalan infrastruktur.

Tindakan Pemeliharaan yang Perlu Dilakukan

Pemeliharaan culvert yang efektif melibatkan beberapa tindakan preventif dan korektif yang terencana. Berikut adalah beberapa tindakan utama yang perlu dilakukan secara berkala:

• Pembersihan Endapan: Endapan seperti sedimen, sampah, dan vegetasi yang menumpuk di dalam culvert harus dibersihkan secara berkala. Pembersihan ini memastikan aliran air tetap lancar dan mencegah penyumbatan. Frekuensi pembersihan bergantung pada kondisi lingkungan dan tingkat sedimentasi.
• Pemeriksaan Kerusakan: Inspeksi visual rutin harus dilakukan untuk mendeteksi kerusakan pada struktur culvert, seperti retakan, korosi, atau pergeseran. Pemeriksaan ini dapat dilakukan dengan mata telanjang atau dengan bantuan peralatan khusus seperti kamera inspeksi.
• Perbaikan Kerusakan: Setiap kerusakan yang ditemukan harus segera diperbaiki untuk mencegah kerusakan yang lebih lanjut. Perbaikan dapat berupa penambalan retakan, penggantian bagian yang rusak, atau penanganan korosi.
• Pengendalian Vegetasi: Pertumbuhan vegetasi di sekitar dan di dalam culvert harus dikendalikan. Akar tanaman dapat merusak struktur culvert, sementara vegetasi di dalam culvert dapat menghambat aliran air.
• Pemeriksaan Stabilitas: Periksa stabilitas struktur culvert, terutama pada bagian yang bersentuhan langsung dengan tanah. Pastikan tidak ada erosi atau pergeseran yang dapat membahayakan integritas struktural.

Frekuensi Pemeliharaan Berdasarkan Material dan Kondisi Lingkungan

Frekuensi pemeliharaan culvert sangat bergantung pada jenis material yang digunakan dan kondisi lingkungan tempat culvert berada. Beberapa pedoman umum dapat digunakan sebagai acuan:

• Culvert Beton: Culvert beton umumnya membutuhkan pemeliharaan yang lebih jarang dibandingkan dengan culvert logam. Pembersihan endapan dapat dilakukan setiap 1-3 tahun, tergantung pada tingkat sedimentasi. Pemeriksaan kerusakan dan perbaikan dapat dilakukan setiap 2-5 tahun.
• Culvert Baja: Culvert baja lebih rentan terhadap korosi. Pemeliharaan harus lebih intensif, termasuk pemeriksaan korosi yang lebih sering dan pelapisan ulang jika diperlukan. Pembersihan endapan dapat dilakukan setiap tahun, dan pemeriksaan kerusakan serta perbaikan dapat dilakukan setiap 1-3 tahun.
• Kondisi Lingkungan: Culvert yang berada di lingkungan dengan tingkat sedimentasi tinggi, seperti di dekat sungai atau daerah banjir, membutuhkan pembersihan yang lebih sering. Culvert yang terpapar bahan kimia atau air asin juga membutuhkan pemeliharaan yang lebih intensif untuk mencegah korosi.

Potensi Masalah pada Culvert

Beberapa potensi masalah yang dapat timbul pada culvert meliputi:

• Penyumbatan: Penyumbatan oleh sedimen, sampah, atau vegetasi dapat menghambat aliran air, menyebabkan banjir, dan merusak struktur culvert.
• Korosi: Korosi dapat terjadi pada culvert logam akibat paparan air, bahan kimia, atau lingkungan yang korosif. Korosi dapat melemahkan struktur culvert dan menyebabkan kegagalan.
• Retakan dan Kerusakan Struktural: Retakan dapat terjadi akibat beban berlebih, pergeseran tanah, atau kerusakan akibat usia. Kerusakan struktural dapat mengurangi kemampuan culvert untuk menahan beban dan mengancam keselamatan.
• Erosi: Erosi di sekitar culvert dapat menyebabkan penurunan stabilitas dan potensi kegagalan struktural.

Contoh Kasus Pemeliharaan Culvert yang Berhasil

Beberapa contoh kasus pemeliharaan culvert yang berhasil dapat memberikan gambaran tentang efektivitas tindakan pemeliharaan yang tepat. Misalnya:

• Studi Kasus: Pembersihan Culvert di Daerah Rawan Banjir: Di sebuah kota yang rawan banjir, dilakukan pembersihan rutin culvert setiap enam bulan sekali. Pembersihan ini melibatkan pengangkatan sedimen dan sampah yang menumpuk. Hasilnya, frekuensi banjir berkurang secara signifikan, dan kerusakan pada infrastruktur jalan raya juga berkurang.
• Studi Kasus: Perbaikan Korosi pada Culvert Baja: Pada sebuah jembatan dengan culvert baja yang mengalami korosi, dilakukan pemeriksaan dan perbaikan secara berkala. Korosi dihilangkan, dan culvert dilapisi ulang dengan bahan anti-korosi. Setelah beberapa tahun, culvert tetap berfungsi dengan baik tanpa menunjukkan tanda-tanda kerusakan lebih lanjut.
• Studi Kasus: Pengendalian Vegetasi di Sekitar Culvert: Di sebuah daerah dengan pertumbuhan vegetasi yang cepat, dilakukan pengendalian vegetasi secara rutin di sekitar culvert. Akar tanaman dipangkas secara teratur, dan herbisida digunakan untuk mengendalikan pertumbuhan vegetasi yang berlebihan. Hal ini membantu mencegah kerusakan pada struktur culvert dan memastikan aliran air tetap lancar.

Ulasan Penutup: Pengertian Culvert Atau Gorong – Gorong Serta Jenisnya

Kesimpulannya, culvert bukan hanya sekadar saluran air, melainkan elemen vital dalam ekosistem infrastruktur modern. Pemilihan jenis culvert yang tepat, berdasarkan material, bentuk, dan desain, adalah kunci untuk mencapai efisiensi dan keberlanjutan. Perencanaan yang cermat, pemasangan yang akurat, dan pemeliharaan rutin memastikan umur pakai yang panjang dan kinerja optimal. Dengan terus berinovasi dalam desain dan material, culvert akan terus menjadi solusi penting dalam pengelolaan air dan perlindungan infrastruktur di masa depan.

FAQ Terkini

Apa perbedaan utama antara culvert dan jembatan?

Culvert dirancang terutama untuk mengalirkan air di bawah struktur, sementara jembatan dirancang untuk menopang lalu lintas di atas.

Mengapa material culvert penting?

Material culvert memengaruhi umur pakai, biaya, ketahanan terhadap korosi, dan kesesuaian dengan lingkungan tertentu.

Bagaimana cara memilih bentuk culvert yang tepat?

Pemilihan bentuk culvert bergantung pada kapasitas aliran air yang dibutuhkan, kondisi lingkungan, dan kebutuhan proyek.

Apa saja faktor yang perlu diperhatikan dalam perencanaan culvert?

Faktor-faktor penting termasuk debit banjir, kondisi tanah, dan kebutuhan drainase.

Mengapa pemeliharaan culvert penting?

Pemeliharaan rutin memastikan umur pakai yang panjang, mencegah penyumbatan, dan mendeteksi kerusakan dini.
